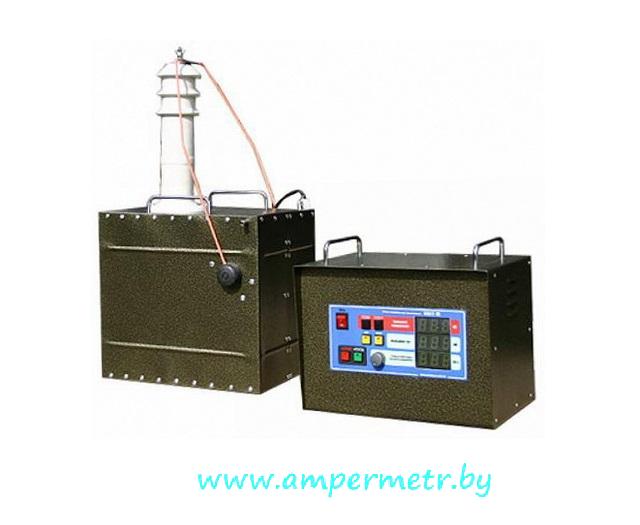

СКАТ-70 Аппарат высоковольтный испытательный
Высоковольтный испытательный аппарат СКАТ-70 предназначен для испытания изоляции силовых кабелей выпрямления напряжением до 70 кВ и твердых диэлектриков синусоидальным напряжением 50 кВ. Аппарат успешно заменяет широко применяемые в нашей стране для этих целей АИД-70 и УКД-70.
Описание
Существует возможность прожига силовых кабелей для обнаружения мест повреждения. СКАТ-70 воздействет на силовой кабель напряжением 40 000 В (ток до 60 мА), что приводит к переходу однофазного замыкания в 2 или 3-фазное или к разрушению проводящего мостика между оболочкой и жилой. Подобные дефекты кабеля легко обнаруживаются рефлектометрами. (ООО "Приборторг" рекомендует для этих целей Рейс-105М и Рейс-205).
Технические характеристики высоковольтного испытательного аппарата СКАТ-70
|
Напряжение питания |
220В±10% |
|
Выходное постоянное напряжение |
до 74кВ(амплитудное) |
|
Выходное переменное напряжение |
до 50кв(действующее) |
|
Точность установки выходного напряжения |
200В |
|
Предел измерения тока |
0-99,9мА±1% |
|
Предел измерения напряжения |
0-99,9кВ±1% |
|
Ток в режиме измерений |
от 0 до 36 мА |
|
Отображение информации |
светодиодный индикатор |
|
Габариты блока управления |
400x212х358 мм |
|
высоковольтного блока |
338х298x655 мм |
|
Масса блока управления |
15 кг |
|
высоковольтного блока |
50 кг |
