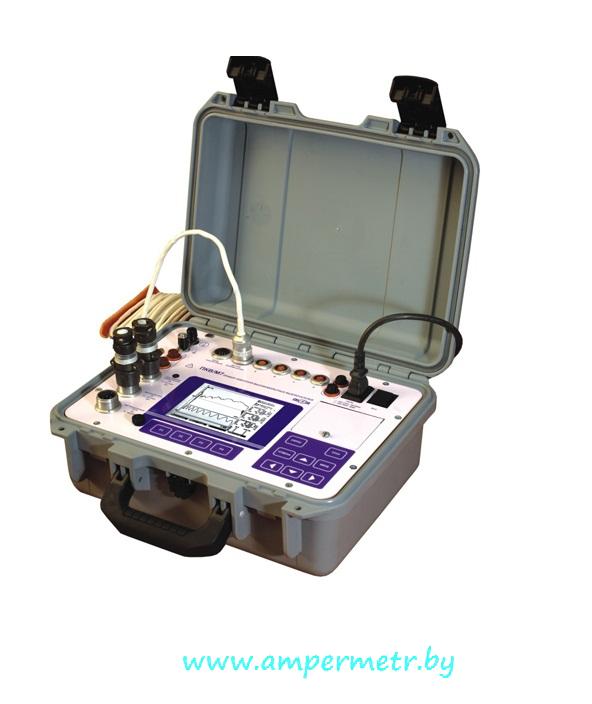

Прибор контроля высоковольтных выключателей ПКВ/М7

Обслуживание высоковольтных выключателей: вакуумных и элегазовых выключателей всех типов и классов напряжений проще, быстрее, дешевле.

Описание

От плановых ремонтов к ремонтам по необходимости
Результаты диагностики покажут, исправен ли выключатель: если в нем отсутствуют неполадки, необходимость планового ремонта отпадает. Это позволяет сократить расходы предприятия на обслуживание выключателей в 1,5 раза.

Увеличить срок службы выключателя
Найдите зарождающиеся дефекты и устраните их до того, как они стали причиной серьезной аварии. ПКВ/М7 укажет на наличие скрытых проблем: например, неправильная работа буфера в масляных выключателях, затирание траверсы и др.

Универсальность
Прибор предназначен для безразборного контроля масляных, элегазовых, воздушных (свыше 220 кВ), вакуумных и электромагнитных выключателей, имеющих до 4-х разрывов на полюс, а также короткозамыкателей и отделителей.

Экономия времени
На обследование одного выключателя при помощи прибора ПКВ/М7 затрачивается не более 1 часа.

Измерить все
Разнообразие выключателей создает проблемы при их обследовании. ПКВ/М7 укомплектован крепежными приспособлениями для установки датчиков на все типы российских и зарубежных высоковольтных выключателей (Siemens, Areva, ABB и др.). Если на высоковольтном оборудовании не предусмотрено крепление для датчика линейных перемещений, воспользуйтесь угловым. Прибор автоматически проведет перерасчет показаний датчика углового перемещения в ход контактов.

Упростить работу на удаленных объектах
Прибор удобно перевозить благодаря небольшой массе (7 кг), компактному размеру (36x29x16,5 см) и ударопрочному кейсу. Вы получаете информацию о состоянии выключателя сразу на объекте. Все расчеты производятся автоматически и выдаются в виде понятных графиков и таблиц. Кроме этого, вы можете сохранить результаты в архиве прибора для дальнейшего анализа и создания отчетов, а также, в случае необходимости, перенести все данные на компьютер.

Больше возможностей
Управляйте ходом измерений напрямую через прибор или с помощью ноутбука. Благодаря программному обеспечению для ПК вы сможете создать шаблоны измерений и отчетов, упростить анализ графиков путём их наложения друг на друга и многое другое.

Результат при любых условиях
Если вам приходится проводить диагностику в сложных погодных условиях, можете не сомневаться в точности результатов. ПКВ/М7 гарантированно работает при температуре от -25 до +40 °С.

Характеристика	Значение
Диапазон измерения временных характеристик, с	0,001÷5,2
Погрешность измерения временных характеристик, мс	±0,1
Диапазон измерения скорости, м/с	0,002÷20
Погрешность измерения скорости в диапазоне 0-10 м/с,%	±2
Диапазон измерения хода, мм	0,5÷900
Погрешность измерения хода с датчиком ДП12, мм	±1
Порог срабатывания защиты силового коммутатора при превышении тока, А	15-20
Диапазон измерения тока, А	±14
Диапазон измерения токовых клещей, А	0-350
Диапазон измерения напряжения (ампл. значение), В	±350
Диапазон измерения сопротивления резистивного датчика, Ом	0÷160 или 0÷2500
Температурный диапазон эксплуатации,ºС	-25 ÷ +40
Габариты измерительного блока (длинаширинавысота), мм	360290165
Масса измерительного блока, кг	7
Межкалибровочный период:	3 года
Межповерочный период:	1 год

Стандартная комплектация

Наименование	Индекс	Применение
Измерительный блок ПКВ/М7	СКБ 026.00.00.000
Датчик линейного перемещения ДП12	СКБ 012.00.000-01	Для измерения линейных перемещений. Диапазон 0÷900 мм. Разрешение 0,5 мм. Используется совместно со стержнем измерительным. В комплекте поставляется стержень 700 мм. Дополнительно можно заказать стержни длиной 550 мм и 1000 мм.
Датчик углового перемещения ДП21	СКБ 009.00.00.000	Для измерения угла поворота вала выключателя. Диапазон измерений 0-360°. Разрешение 0,09°.
Формуляр прибора ПКВ/М7	СКБ 115.00.00.000ФО
Паспорт датчика ДП12	СКБ 012.00.00.000ПС
Паспорт датчика ДП21	СКБ 009.00.00.000ПС
Сертификат о калибровке ПКВ/М7	-
Сертификат о калибровке ДП12	-
Сертификат о калибровке ДП21	-
Руководство по эксплуатации	СКБ 126.00.00.000РЭ
Программное обеспечение руководство пользователя	СКБ 1240002-01-34
Кабель сетевой	СКБ 018.09.00.000	Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Длина 2 м. Резиновая изоляция.
Кабель LAN	СКБ 024.26.00.000	Для подключения прибора к компьютерной сети или к ПК. длина 2 м.
Кабель входного напряжения коммутатора	СКБ 026.15.00.000	Для подачи коммутируемого напряжения. Номинальный ток 50А. Длина 2 м. Изоляция - силикон. Оканчивается разъемом.
Кабель местного пуска	СКБ 026.16.00.000	Для подключения к приводу выключателя. Номинальный ток 50А. Длина 2,5 м. Изоляция - силикон. Оканчивается зажимами "крокодил".
Кабель дистанционного пуска	СКБ 021.26.00.000	Для дистанционного запуска прибора на измерения. Подключается к приводам электромагнита выключателя. Длина 5 м. Резиновая изоляция.
Кабель датчика	СКБ 010.06.00.000-01	Для подключения датчика ДП12 или ДП21 к прибору. Длина 7 м. Изоляция кабеля силикон. Дополнительно можно заказать кабель длиной 12 м.
Кабель полюсов (4 шт.: полюса A, B, C, D)	СКБ 015.11.00.000	Для подключения к полюсу выключателя. Длина 11 м. оканчивается наконечниками "крокодил". Зев Ø 30 мм. Изоляция кабеля - силикон.
Кабель измерения сопротивления	СКБ 026.18.00.000	Для измерения сопротивлений в диапазоне 0÷240 Ом и 0÷2,5 кОм. Оканчивается наконечниками под винт М5. Длина 2,5м.
Провод заземления	СКБ 010.01.00.000	Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Длина 1,75 м. Номинальный ток 50А.
Футляр для стержня.	СКБ 010.15.00.000
Комплект крепежных приспособлений	-	Для крепления датчиков ДП12 и ДП21 к различным типам выключателей
Предохранители (2 шт. + 2 шт.)	ВП2Б-1В-2А ВП2Б-1В-10А	Для защиты источника питания
Сумка для крепежных изделий	СКБ 126.06.02.000
Сумка для переноса кабелей	СКБ 126.06.00.000

Дополнительная комплектация:

Наименование	Индекс	Применение
Кабель датчика. Длина 12 м	СКБ010.06.00.000-02	Для подключения датчика ДП12 или ДП21 к прибору. Изоляция кабеля силикон.
Кабель измерения напряжения каналом «Вход аналоговый».	СКБ 026.19.00.000	Для измерения напряжения 0÷12В и -6÷+6В. Оканчивается наконечниками под винт М5. Длина 2,5 м.
Кабель дистанционного пуска	СКБ 021.26.00.000	Для дистанционного запуска прибора на измерения. Подключается к приводам электромагнита выключателя. Длина 5 м. Резиновая изоляция.
Кабель местного пуска	СКБ 026.16.00.000	Для подключения к приводу выключателя. Номинальный ток 50А. Длина 2,5 м. Изоляция - силикон. Оканчивается зажимами "крокодил".
Кабель RS-232.	СКБ 024.25.00.000	Для подключения прибора к компьютерной сети или к ПК. длина 1,5 м.
Переходник к кабелю питания с выпрямителем до 32А (модификация 2). Длина 2м	СКБ010.25.00.000	Подсоединение к сети через евровилку. Температурный диапазон -25ºС ÷ +40ºС.
Длина 5м	СКБ010.25.00.000-01
Длина 10м	СКБ010.25.00.000-02
Стержень измерительный. Длина 550мм	СКБ012.00.00.000-02	Для датчика линейных перемещений ДП12.
Длина 700мм	СКБ012.00.00.000-01
Длина 1000мм	СКБ012.00.00.000
Токовые клещи	СКБ 026.21.00.000	Для измерения токов электромагнитов и соленоидов. поставляется в комплекте с блоком сопряжения. Ток до 600А. Длина кабеля 2,5 м.
Скоба №20	СКБ010.17.00.000	Для крепления датчика ДП12 на выключатели типа ВГУ и подобные
Насадка №12	СКБ 009.11.00.000	Для установки датчика ДП21 на выключатели типа ВТ, ВТД, и подобные.
Кронштейн №22.	СКБ 010.14.00.000	Для крепления датчика ДП21 на выключатели типа ВЭ, ВЭС.
Клеммник для ВК-10	СКБ 010.26.00.000	Для присоединения прибора к выключателю ВК-10.
Комплект крепежных приспособлений (на зарубежные выключатели)		Крепление датчика ДП21 на элегазовые выключатели Siemens, ABB, Areva и др.

Как подключить ПКВ/М7 к выключателю ВВ/TEL?

Управление электромагнитами привода выключателя ВВ/TEL осуществляется при включении – импульсом положительного напряжения, а при отключении – отрицательного напряжения. Прибор ПКВ/М7 во время пуска выключателя на выход «Местный пуск» выдаёт только то напряжение, которое подано ему на Вход «Напряжение коммутатора».

Поэтому измерения легче проводить при дистанционном запуске прибора, т.е. к выключателю подключать кабель дистанционного пуска прибора, а не местного. Подключать этот кабель нужно в точках 1 и 2 (см. рис.). На вход «Сеть» прибора подавать можно любое напряжение – переменное или постоянное от 90 до 340В. Кабели полюсов прибора (А, В, С) подключать к полюсам выключателя. Ток электромагнитов можно измерять при помощи токовых клещей (если их не заказывали при покупке прибора, можете заказать), которые подключаются к каналу «Аналоговый вход» прибора. Блок-контакт привода выключателя, если он не под напряжением, можно контролировать, подключив к нему кабель канала D прибора.

Рис.1. Схема привода выключателя ВВ/TEL
