Комплекты трассопоисковые «Сталкер»

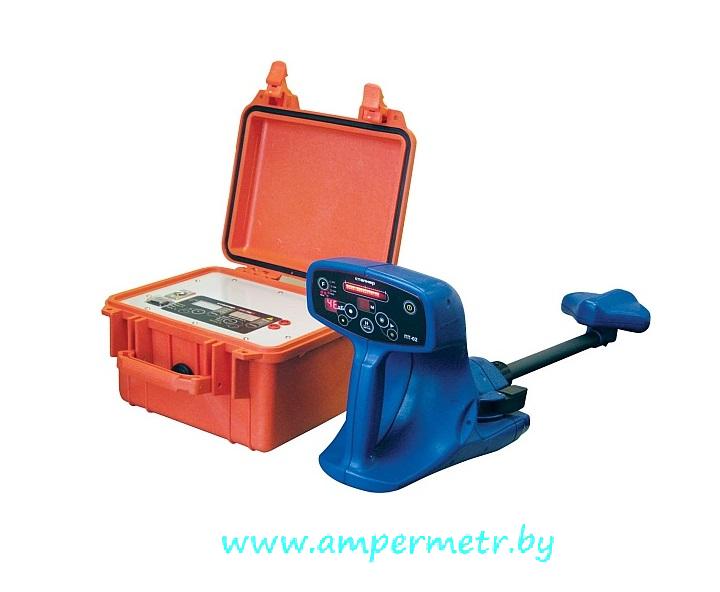

Приборы предназначены для определения глубины залегания в грунте скрытых коммуникаций, для нахождения мест повреждения изоляции трубопроводов и кабелей, для обследования участков местности перед проведением земляных работ. Трассоискатели состоят из двух блоков - генератор (ГТ-75 или ГТ-15) и приёмник (ПТ-02М или ПТ-04), а также элементов дополнительной комплектации. ВНИМАНИЕ: при заявке полно и точно указывайте комплектность!

Описание

Преимущества комплекта:

высокая скорость фильтрации
поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора
наличие четырех рабочих частот и регулируемая выходная мощность позволяет наиболее эффективно обнаружить трассу, найти место повреждения изоляции и отстроиться от помех
бесконтактный датчик контроля изоляции ДКИ-Е (опция) позволяет определить место повреждения с точностью до 0,25 м
датчик контроля изоляции "А-Рамка" и "ДКИ-02" (опция) позволяют искать повреждения в местах с большой плотностью коммуникаций
оптическая и звуковая индикация
питание приёмников от встроенного аккумулятора или от 5 элементов питания типа АА
встроенное зарядное устройство с защита встроенного аккумулятора от избыточного разряда
влагозащищенный, ударопрочный корпус (IP 42)

Приемник ПТ-04

РЕЖИМ “ТРАССА”

определение планового положения коммуникации с указанием отклонения от её оси (влево / вправо) методами «максимума» и «минимума» одновременно и указание направления тока (от генератора / к генератору)
непрерывный вывод на индикацию глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты
функция "острый максимум" объединяет точность режима "минимум" и удобство режима "максимум"

РЕЖИМ “ТРАССА-ЗОНД”

определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения
отбор жил кабеля, определения мест короткого замыкания или обрыва в кабеле или проводке (совместно с мини-датчиком МД-01)

Приёмник без применения генератора обеспечивает на рабочих частотах:
- «50 Гц» - поиск коммуникаций по наведенным сигналам токов промышленной частоты;
- «100 Гц» и «300 Гц» - поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);
- «550 Гц» и «1450 Гц» - поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;
- «ЭФИР» - поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов в диапазоне частот от 48 Гц до 14 кГц

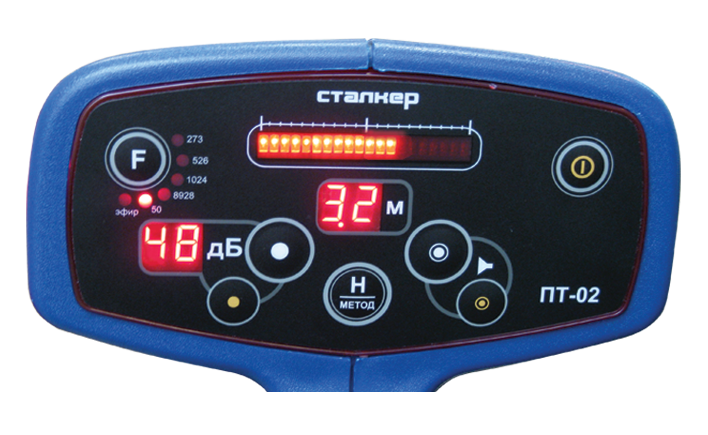

Приемник ПТ-02М


точное определение положения оператора относительно оси трассы при помощи индикатора "влево/вправо"	индикация глубины залегания

Технические характеристики приёмника ПТ-02М и ПТ-04

Технические характеристики приёмника		ПТ-02М	ПТ-04
Номинальные значения рабочих частот*, Гц	при работе с генератором	273, 526, 1024, 8928	273, 526, 1024, 8928, 32768
	при работе без генератора	50	50 (POWER), 100, 300, 550, 1450, "РАДИО"
Чувствительность при отношении сигнал шум 6 дБ на частотах: 273, 526, 1024, 8928 Гц		1 мкВ,приведенная ко входу приемника	200 мкА к току, протекающему на расстоянии 1 метр
Чувствительность при отношении сигнал шум 6 дБ на частоте 33 кГц		-	10 мкА к току, протекающему на расстоянии 1 метр
Полоса пропускания для режима «РАДИО»		от 10 кГц до 36 кГц
Полоса пропускания для режима «эфир»		от 48 Гц до 14 кГц
Ширина полосы пропускания для режимов с рабочей частотой 50, 273, 526, 1024 и 8928 Гц, не более, Гц	по уровню -3 дБ	9
	по уровню -60 дБ	24
Чувствительность по входу гнезда «ЗОНД» при отношении сигнал-шум 6 дБ, не менее, мкВ		10
Динамический диапазон входных сигналов, дБ		100	120
Определение тока рабочей частоты в коммуникации			от 10 мА до 10,0 А
Чувствительность к току, протекающему на расстоянии 1 метр при отношении сигнал-шум 6 дБ, не менее		200 мкА
Определение глубины залегания коммуникации, м		От 0,10 до 6,00
Определение напряжения рабочей частоты по входу гнезда «ЗОНД»		от 100 мкВ до 1,70 В
Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более, м		± 0,1
Габаритные размеры, мм, не более		720х245х170
Масса, кг, не более		2,4
Диапазон рабочих температур, °С от -30 до +55		от -30 до +55

Внешний вид генераторов ГТ-75 и ГТ-15

Генератор ГТ-75	Генератор ГТ-15

Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»
максимальная выходная мощность 75 Вт (для генератора ГТ-75)
ступенчатая регулировка мощности
синусоидальная форма (ГТ-75) выходного сигнала обеспечивает меньший уровень наведенных помех в соседние коммуникации
индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций
два режима работы - непрерывная и импульсная генерация
бесконтактная передача сигнала генератора в коммуникацию под напряжением при помощи клещей КИ-50
автоматическое согласование генератора с нагрузкой
питание от встроенного аккумулятора (6 В 12 А/ч - 2 шт.) с возможностью подключения внешнего источника постоянного тока 12 В 10 А.
индикация степени разряда аккумуляторов
встроенное зарядное устройство
защита встроенного аккумулятора от избыточного разряда
влагозащищенный, ударопрочный корпус (IP 44)

Технические характеристики генераторов ГТ-75 и ГТ-15

Технические характеристики	ГТ-75	ГТ-15
Рабочие частоты*, Гц	273, 526, 1024,8928	273, 526, 1024, 8928, 32768
Диапазон мощности на нагрузке от 0,5 до 600 Ом, Вт	от 10 до 75	от 1 до 10
Диапазон напряжений питания от источника пост. тока, В	от 10,5 до 14
Сила тока, потребляемая от источника постоянного тока, А	не более 10	не более 1,8
Габаритные размеры, мм,не более	275x250x180	210x130x100
Диапазон рабочих температур, °С	от -30 до +55
Питание, В	12
Масса, кг, не более	8,5	2,5

* По отдельному заказу возможна поставка с другими частотами в диапазоне от 273 Гц до 10 кГц
