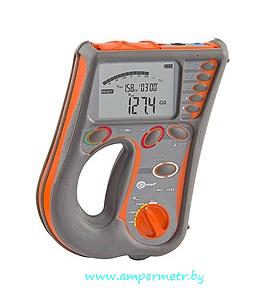

MIC-2505 Измеритель параметров электроизоляции

Автоматическая разрядка емкости кабеля после окончания измерения изоляции

Описание

Основные характеристики:

измерительное напряжение до 2500 В: стандартные величины 500В, 1000В, 2500В
измерение сопротивления изоляции до 2000 ГОм (2 ТОм)
вычисление коэффициента абсорбции (увлажнённости изоляции) и коэффициента поляризации (степени старения изоляции)
звуковая индикация пятисекундных интервалов — упрощает решение задачи по построению временной зависимости
постоянная индикация измеряемого сопротивления или тока утечки
автоматическая разрядка емкости кабеля после окончания измерения изоляции
измерение напряжения переменного и постоянного тока до 600 В

Назначение и область применения:

MIC-2505 — цифровой мегомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 2500 В постоянного тока (три стандартных значения — 500 В, 1000 В и 2500 В), а диапазон измеряемого сопротивления ограничен величиной в 2000 ГОм. Автоматический расчет коэффициентов абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки.

Измерение напряжения переменного и постоянного тока (True RMS)

Диапазон	Разрешение	Основная погрешность
0,0...600 В	1 В	±(3% и. в. + 2 е. м. р.)

Диапазон частоты: 45...65 Гц

Измерение сопротивления изоляции

Диапазон измерения согласно IEC 61557-2: R_ISOmin=U_ISOnom/I_ISOnom...2,000 ТОм (I_ISOnom=1 мА)

Диапазон	Разрешение	Основная погрешность
0,0...999,9 кОм	0,1 кОм	±(3% и. в. + 20 е. м. р.)
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...999,9 МОм	0,1 МОм
1,000...9,999 ГОм	0,001 ГОм
10,00...99,99 ГОм	0,01 ГОм
100,0...999,9 ГОм	0,1 ГОм
1,000...2,000 ТОм	0,001 ТОм

Максимальная величина измеряемого сопротивления в зависимости от выбранного измерительного напряжения
Диапазон	Разрешение
500 В	500 ГОм
1000 В	1,00 ТОм
2500 В	2,00 ТОм

Дополнитеьные характеристики

Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	IV 600 В (III 1000 В) согласно PN-EN 61010-1

Степень защиты корпуса согласно PN-EN 60529	IP54
Питание измерителя	пакет аккумуляторов SONEL L-1 NiMH 9,6 В

Габаритные размеры	260×190×60 мм
Масса измерителя	около 1,3 кг

Температура хранения	–20...+70° C
Рабочая температура	-10...+40° C
