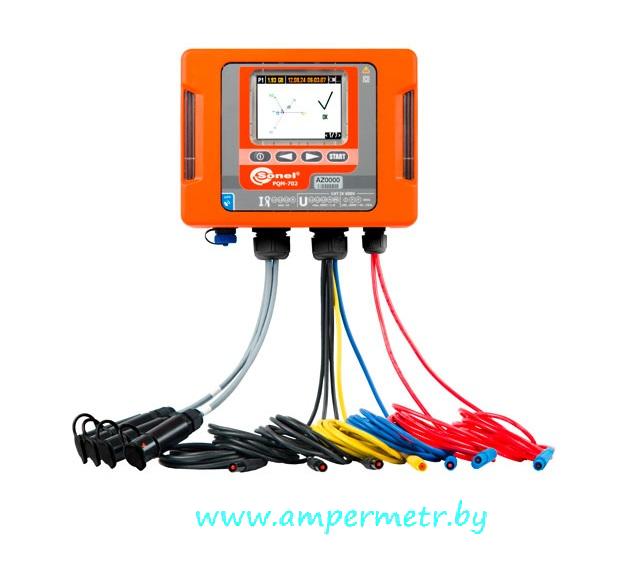

PQM-702 Анализатор параметров качества электрической энергии

Основные характеристики:

-полное соответствие классу А;
-GPS модуль для синхронизации времени;
-GSM модуль для обмена данными (настройки, управление, считывание данных);
-степень защиты корпуса IP65;
-автоматическое формирование протоколов регистрации.

Измерение и регистрация:

-напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов).               -Минимального, максимального, среднего и мгновенных значений напряжения. Возможно
совместное использование с трансформаторами напряжения;
-силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC) и клещи C-6 (10 A AC), C-7 (100 А AC).
-коэффициента пиковых значений напряжения и тока;
-частоты от 40 Гц до 70 Гц;
-мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
-энергии: активной (EP), реактивной (EQ), полной (ES);
-коэффициента мощности cosφ, tgφ;
-коэффициента гармонических потерь (К-фактор);
-до 50-й гармоники напряжения и тока;
-до 50-й интергармоники напряжения и тока;
-суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
-кратковременной и длительной дозы фликера PST и PLT;
-несимметрии по току и напряжению;
-перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм;
-осциллограмм тока и напряжения для каждого периода усреднения.
-Программное обеспечение:

Программное обеспечение SONEL Analysis 2.0 — приложение необходимое для настройки и анализа данных регистрации.

Конфигурация анализатора:

-Возможность настройки измерителя и формирования протокола измерений согласно ГОСТ 54149-2010.
-Возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти.
-Установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети.
-Установка параметров трансформаторов напряжения и/или тока.
-Выбор периода усреднения.
-Расписание запуска и остановки регистрации.
-Установка типа токоизмерительных клещей.
-Условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию.
-Режим измерения в реальном времени
-Широкий набор настроек представления и анализа (отчетов) данных регистрации.
