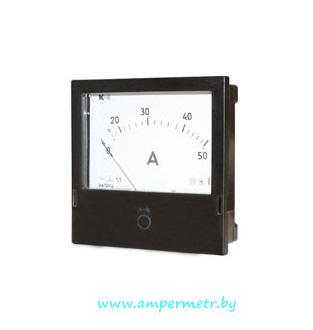

Стрелочные щитовые амперметры пременного тока серии ЭА

Стрелочные щитовые амперметры серий ЭА предназначены для измерения силы тока в электрических цепях переменного тока. Приборы относятся к аналоговым показывающим электроизмерительным приборам прямого действия. Стрелочные щитовые амперметры серий ЭА являются приборами магнитоэлектрической системы с подвижной частью на кернах и подпятниках .

Описание

Достоинства и особенности:

Широкий диапазон стандартных габаритных размеров;
Класс точности 1,5 и 2,5;
Межповерочный интервал 2 года;
Рабочий диапазон температур: от -40°С до +50°С (относительная влажность воздуха до 95% при 30°С);
Средний срок службы приборов 12 лет;
Гарантийный срок эксплуатации – 24 месяца.

Модификации

Серия	Модификация
ЭА80	Щитовое крепление под вырез круглой формы
ЭА72, ЭА96, ЭА120	Щитовое крепление под вырез квадратной формы

Характеристики амперметров

Серия приборов	Конечные значения диапазона измерения	Класс точности	Способ включения
ЭА72	От 0,1 A до 50 A	1,5/2,5	Непосредственный
ЭА72	От 10 A до 10 кA	1,5/2,5	Трансформатор тока с номинальным вторичным током 1 или 5 А
ЭА80	От 0,1 A до 50 A	1,5/2,5	Непосредственный
ЭА80	От 10 A до 15 кA	1,5/2,5	Трансформатор тока с номинальным вторичным током 5 А
ЭА96	От 0,1 A до 50 A	1,5/2,5	Непосредственный
ЭА96	От 10 A до 10 кA	1,5/2,5	Трансформатор тока с номинальным вторичным током 1 или 5 А
ЭА120Ц	От 0,1 A до 50 A	1,5/2,5	Непосредственный
ЭА120Ц	От 10 A до 15 кA	1,5/2,5	Трансформатор тока с номинальным вторичным током 5 А
ЭА120У	От 0,1 A до 20 A	1,5/2,5	Непосредственный
ЭА120У	От 10 A до 15 кA	1,5/2,5	Трансформатор тока с номинальным вторичным током 1 или 5 А

Габаритные размеры и масса

Модификация	Габаритные размеры, мм, (длина × ширина × высота)	Масса, кг
ЭА72	72×72×62	0,2
ЭА80	80×80×70	0,25
ЭА96	96×96×62	0,28
ЭА120Ц,	120×120×71	0,4
ЭА120У	120×120×68	0,4
