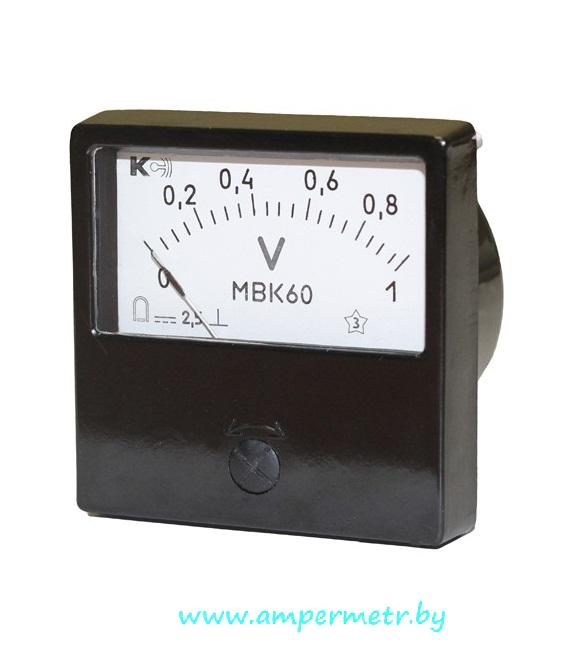

Вольтметр МВК60 1В...600В

Вольтметры щитовые серий МВК, МВР предназначены для измерения напряжения в электрических цепях постоянного тока

Описание

Приборы относятся к аналоговым показывающим электроизмерительным приборам прямого действия.

Вольтметры щитовые серий МВК, МВР являются приборами магнитоэлектрической системы с подвижной частью на кернах и подпятниках (приборы серии МВК) и на растяжках (приборы серии МВР).

Достоинства и особенности:

Широкий диапазон стандартных габаритных размеров
Класс точности 1,5 и 2,5
Межповерочный интервал 2 года
Средний срок службы приборов 12 лет
Рабочий диапазон температур: от -40°С до +50°С (относительная влажность воздуха до 95% при 30°С)
Гарантийный срок эксплуатации – 24 месяца

Модификации:

Серия	Модификация
МАК60, МВК60, МАК80, МВК80, МАР80, МВР80, ЭА80, ЭВ80	Щитовое крепление под вырез круглой формы
ЭА72, ЭВ72, ЭА96, ЭВ96, ЭА120, ЭВ120	Щитовое крепление под вырез квадратной формы

Характеристики вольтметров:

Серия приборов	Конечные значения диапазона измерений	Класс точности	Способ включения
МВК60	От 1 В до 600 В	1,5 / 2,5	Непосредственный
МВК80	От 1 В до 600 В	1,5 / 2,5	Непосредственный
МВР80	От 1 В до 600 В	1,5 / 2,5	Непосредственный
ЭВ72	От 7,5 В до 600 В	1,5 / 2,5	Непосредственный
ЭВ72	От 3 кВ до 125 кВ	1,5 / 2,5	Трансформатор напряжения с ном. напряжением вторичной обмотки 100 В
ЭВ80	От 10 В до 500 В	1,5 / 2,5	Непосредственный
ЭВ80	От 1,2 кВ до 42 кВ	1,5 / 2,5	Трансформатор напряжения с ном. напряжением вторичной обмотки 100 В
ЭВ96	От 7,5 В до 600 В	1,5 / 2,5	Непосредственный
ЭВ96	От 3 кВ до 125 кВ	1,5 / 2,5	Трансформатор напряжения с ном. напряжением вторичной обмотки 100 В
ЭВ120Ц	От 10 В до 500 В	1,5 / 2,5	Непосредственный
ЭВ120Ц	От 1,5 кВ до 42 кВ	1,5 / 2,5	Трансформатор напряжения с ном. напряжением вторичной обмотки 100 В
ЭВ120У	От 10 В до 600 В	1,5 / 2,5	Непосредственный
ЭВ120У	От 1,2 кВ до 125 кВ	1,5 / 2,5	Трансформатор напряжения с ном. напряжением вторичной обмотки 100 В

Габаритные размеры и масса:

Модификация	Габаритные размеры, мм, (длина×ширина×высота)	Масса, кг
МАК60, МВК60	60х60х48	0,2
МАК80, МВК80	80х80х70	0,2
МАР80, МВР80	80х80х54	0,2
ЭА72, ЭВ72	72х72х62	0,2
ЭА80, ЭВ80	80х80х70	0,25
ЭА96, ЭВ96	96х96х62	0,28
ЭА120Ц, ЭВ120Ц	120х120х71	0,4
ЭА120У, ЭВ120У	120х120х68	0,4

Способ крепления и габаритно-установочные размеры приборов:


а) Разметка щита для МАК60, МВК60	б) Разметка щита для МАК80, МВК80, МАР80, МВР80, ЭА80, ЭВ80
