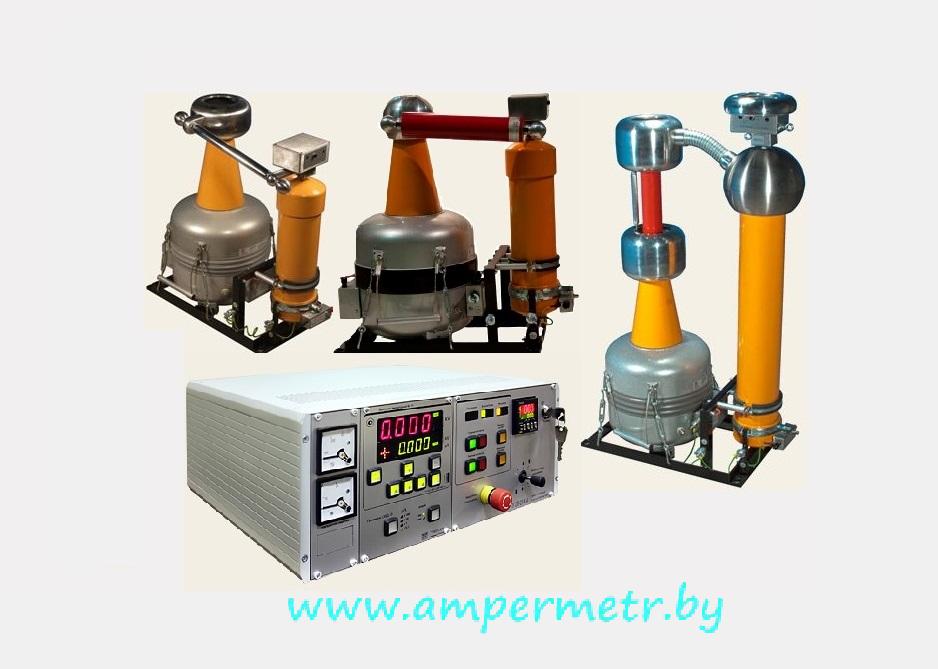

Мобильные установки УИВ-М-(15, 50, 100) кВ
От переносных установок их отличает размещение высоковольтных элементов, соединенных некоронирующей ошиновкой, на общей раме в виде единого высоковольтного блока, и конструкция заземляемого пульта управления в виде стандартного 19-ти дюймового металлического корпуса-крейта.Такая конструкция дает возможность получения испытательных напряжений в ограниченных пространствах передвижных лабораторий и обеспечивает надежность эксплуатации установок в условиях транспортной тряски.
Описание
Технические характеристики установок УИВ-М приведены в таблице:
|
Характеристика |
Значение |
||||
|
УИВ-150/18М |
УИВ-100/20М |
УИВ-100/7,5М |
УИВ-50/7,5М |
УИВ-15/7,5М |
|
|
Номинальное напряжение, кВ |
150 |
100 |
100 |
50 |
15/10 |
|
Номинальное напряжение питания, В |
220 |
220 |
220 |
220 |
220 |
|
Номинальная частота, Гц |
50 |
50 |
50 |
50 |
50 |
|
Основной диапазон генерируемых напряжений, кВ |
10-150 |
10-100 |
10-100 |
5-50 |
1-15 |
|
Испытательное напряжение (50 Гц), кВ |
165 |
110 |
110 |
55 |
16,5 |
|
Установившийся ток к.з., не менее, А |
1,0 |
2,5 |
1,2 |
2,5 |
6,5/7,2 |
|
Максимальная емкость нагрузки при номинальном напряжении, нФ |
4,0 |
5,9 |
1,9 |
8,5 |
105/170 |
|
Максимальная емкость при испытании цепей блокировки и управления, нФ |
15 |
15 |
15 |
40 |
330 |
|
Испытательная мощность, кВА: |
6,0 |
12,0 |
4,1 |
4,4 |
4,7 |
|
Номинальное напряжение постоянного тока, кВ |
150 |
70 |
70 |
70 |
20 |
|
Коэффициент пульсаций (холостой ход), не более, % |
3,0 |
1,0 |
2,0 |
2,0 |
2,0 |
|
Максимальный ток нагрузки, мА |
50 |
50 |
20 |
30 |
30 |
|
Максимальная емкость нагрузки, мкФ |
5,0 |
7,0 |
2,0 |
5,0 |
5,0 |
|
Максимальная потребляемая мощность, не более, кВА |
14,0 |
13,5 |
4,4 |
4,4 |
5,0 |
|
Погрешность измерения высокого напряжения, % |
3,0 |
3,0 |
3,0 |
3,0 |
3,0 |
|
Стабильность воспроизведения значений напряжений, % |
1 |
1 |
1 |
1 |
1 |
|
Уровень ЧР при номинальном напряжении, не более, пКл |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
|
Масса комплекта (нетто), кг |
190 |
175 |
90 |
85 |
80 |
