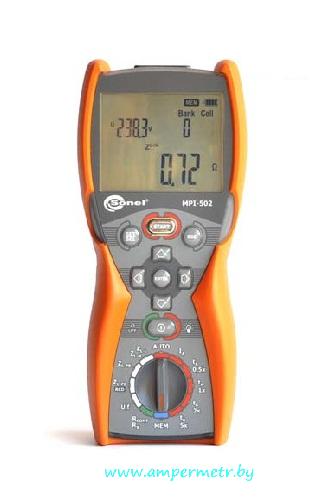

MPI-502 - измеритель параметров электробезопасности электроустановок Sonel (MPI502)
Измерение напряжения прикосновения относительно номинального дифференциального тока;
Описание
|
Измерение действующего значения напряжения переменного тока (True RMS)
|
|
|
Диапазон
|
0…299,9 В
300…500 В
|
|
Разрешение
|
0,1 В
1 В
|
|
Погрешность основная
|
± (2 %U + 6 е.м.р.)
± (2 %U + 2 е.м.р.)
|
|
Диапазон частоты
|
45…65 Гц
|
|
Измерение частоты
|
|
|
Диапазон
|
45,0…65,0 Гц
|
|
Разрешение
|
0,1 Гц
|
|
Погрешность основная
|
± (0,1% f + 1 е.м.р.)
|
|
Диапазон напряжения
|
50…500В
|
|
Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L
|
|
|
Диапазон
|
0...19,99 Ом
20,0...199,9 Ом
200...1999 Ом
|
|
Разрешение
|
0,01 Ом
0,1 Ом
1 Ом
|
|
Погрешность основная
|
± (5% Zs + 3 е.м.р.)
|
|
Номинальное напряжение работы UnL-N / UnL-L
|
220/380 В, 230/400 В, 240/415 В;
|
|
Рабочий диапазон напряжений
|
180 ... 270 В (для ZL-PE и ZL-n) или 180 ... 460 В (для ZL-L )
|
|
Номинальная частота сети fn
|
50 Гц, 60 Гц
|
|
Рабочий диапазон частоты
|
45 ... 65 Гц
|
|
Максимальный ток для 230В
|
7,6 A, для 400В: 13,3А (продолжительность – 3х10 мс)
|
|
Измерение сопротивления петли короткого замыкания: активного Rs и реактивного Xs
|
|
|
Диапазон
|
0...19,99 Ом
20...199,9 Ом
|
|
Разрешение
|
0,01 Ом
0,1 Ом
|
|
Погрешность основная
|
± (5% Zs + 5 е.м.р.) от Zs
|
|
Расчет и отображение для Zs< 200 Ом
|
+
|
|
Измерение ожидаемого тока короткого замыкания I k
|
|
|
Диапазон
|
0,058…1,999 A;
2,00…19,99 A;
20,0…199,9 A;
200…1999 A;
2,00…19,99 кA;
20,0…40,0 кA
|
|
Разрешение
|
0,001 A;
0,01 A;
0,1 A;
1 A;
0,01 кA;
0,1 кA
|
|
Основная погрешность
|
Определяется по основной погрешности полного сопротивления петли короткого замыкания
|
|
Измерение сопротивления петли короткого замыкания Zs
|
|
|
Диапазон отображения
|
0…19,99 Ом
20,0…199,9 Ом
200…1999 Ом
|
|
Разрешение
|
0,01 Ом
0,1 Ом
1 Ом
|
|
Основная погрешность
|
± (6% Zs+ 10 е.м.р.)
± (6% Zs+ 5 е.м.р.)
|
|
Не вызывает срабатывания выключателей УЗО с IΔn≥ 30 мA
|
+
|
|
Номинальное рабочее напряжение Un
|
220 В, 230 В, 240 В
|
|
Рабочий диапазон напряжений
|
180…270 В
|
|
Номинальная частота сети fn
|
50 Гц, 60 Гц
|
|
Рабочий диапазон частоты
|
45…65 Гц
|
|
Контроль правильности соединения зажима PE при помощи электрода касания
|
+
|
|
Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs
|
|
|
Диапазон
|
0...19,99 Ом
20...199,9 Ом
|
|
Разрешение
|
0,01 Ом
0,1 Ом
|
|
Погрешность основная
|
± (6% Zs + 10 е.м.р.) от Zs
± (6% Zs + 5 е.м.р.) от Zs
|
|
Расчет и отображение для величины Zs< 200 Ом
|
+
|
|
Показания тока короткого замыкания Iк
|
|
|
Диапазон отображения
|
0,058…1,999 A;
2,00…19,99 A;
20,0…199,9 A;
200…1999 A;
2,00…19,99 кA;
20,0…24,0 кA
|
|
Разрешение
|
0,001 A;
0,01 A;
0,1 A;
1 A;
0,01 кA;
0,1 кA
|
|
Основная погрешность
|
Определяется по основной погрешности полного
сопротивления петли короткого замыкания |
|
Измерение параметров отключения УЗО
|
|
|
Номинальное напряжение работы Un
|
220 В, 230 В, 240 В
|
|
Рабочий диапазон напряжений
|
180…270 В
|
|
Номинальная частота сети fn
|
50 Гц, 60 Гц
|
|
Рабочий диапазон частоты
|
45…65 Гц
|
|
Измерение времени отключения tA УЗО выключателя общего типа
|
|
|
Установка кратности
|
0,5 IΔn;
1 IΔn;
2 IΔn;
5 IΔn
|
|
Диапазон измерения
|
0..300 мс;
0…150 мс;
0…40 мс
|
|
Разрешение
|
1 мс
|
|
Основная погрешность
|
± (2% tA+ 2 е.м.р.)
|
|
Измерение времени отключения tA УЗО селективного выключателя
|
|
|
Установка кратности
|
0,5 IΔn;
1 IΔn;
2 IΔn;
5 IΔn
|
|
Диапазон измерения
|
0..500 мс;
0…200 мс;
0…150 мс
|
|
Разрешение
|
1 мс
|
|
Основная погрешность
|
± (2% tA+ 2 е.м.р.)
|
|
Измерение сопротивления защитного заземления RE
|
|
|
Выбранный номинальный ток выключателя
|
10 мА;
30 мA;
100 мA;
300 мA;
500 мA;
1000 мA
|
|
Диапазон измерения
|
0,01 кОм ..5,00 кОм;
0,01 кОм ..1,66 кОм;
1 Ом..500 Ом;
1 Ом..166 Ом;
1 Ом..100 Ом;
1 Ом..50 Ом
|
|
Разрешение
|
0,01 кОм;
1 Ом
|
|
Ток измерения
|
4 мА;
12 мА;
40 мA;
120 мA;
200 мA;
400 мA
|
|
Основная погрешность
|
0…+10% RE ± 8 е.м.р.;
0…+10% RE ± 5 е.м.р.;
0…+5% RE ± 5 е.м.р.
|
|
Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току
|
|
|
Диапазон
|
0..9,9 В
10..99,9 В
|
|
Разрешение
|
0,1 В
|
|
Номинальный ток
|
0,4*IΔn
|
|
Основная погрешность
|
0..10% UB ± 5 е.м.р.
0..15% UB
|
|
Измерение тока отключения IA для синусоидального дифференциального тока
|
|
|
Выбранный номинальный ток выключателя
|
10 мA;
30 мA;
100 мA;
300 мA;
500 мA;
1000 мA
|
|
Диапазон измерения
|
3,3..10,0 мA;
9,0..30,0 мA;
33..100 мA;
90..300 мA;
150..500 мA;
330..1000 мA
|
|
Разрешение
|
0,1 мA; 1 мA
|
|
Ток измерения
|
0,3 × IΔn..1,0 × IΔn
|
|
Основная погрешность
|
± 5% IΔn
|
|
Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки
|
+
|
|
Время протекания тока измерения
|
макс. 3200 мс
|
|
Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока
|
|
|
Выбранный номинальный ток выключателя
|
10 мA;
30 мA;
100 мA;
300 мA;
500 мA
|
|
Диапазон измерения
|
4,0..20,0 мA;
12,0..42,0 мA;
40..140 мA;
120..420 мA;
200..700 мA
|
|
Разрешение
|
0,1 мA;
1 мA
|
|
Ток измерения
|
0,4 × IΔn..2,0 × IΔn; 0,4 × IΔn..1,4 × IΔn
|
|
Основная погрешность
|
± 10 % IΔn; ±10 % IΔn
|
|
Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
|
+
|
|
Время протекания тока измерения
|
макс. 3200 мс
|
|
Измерение переходных сопротивлений контактов и проводников током ± 200 мA
|
|
|
Диапазон
|
0,00…19,99 Ом
20,0…199,9 Ом
200…400 Ом
|
|
Разрешение
|
0,01 Ом
0,1 Ом
1 Ом
|
|
Основная погрешность
|
± (2% R + 3 е.м.р.)
|
|
Напряжение на открытых зажимах
|
4…9 В
|
|
Исходящий ток при R < 2 Ом
|
мин. 200 мA
|
|
Компенсация сопротивления измерительных проводников
|
+
|
|
Измерение двунаправленным током
|
+
|
|
Измерение активного сопротивления малым током
|
|
|
Диапазон
|
0,00…199,9 Ом
200…2000 Ом
|
|
Разрешение
|
0,1 Ом
1 Ом
|
|
Основная погрешность
|
± (3% R + 3 е.м.р.)
|
|
Напряжение на открытых зажимах
|
4…9 В
|
|
Исходящий ток
|
< 8 мA
|
|
Звуковой сигнал для измеряемого сопротивления
|
< 30 Ом±50%
|
|
Компенсация сопротивления измерительных проводов
|
|
|
Дополнительно
|
|
|
Класс изоляции
|
двойная, согласно PN-EN 61010-1 и IEC 61557
|
|
Категория безопасности
|
IV 300 В (III 600V) согласно PN-EN 61010-1
|
|
Степень защиты корпуса согласно PN-EN 60529
|
IP67
|
|
Питание измерителя
|
батарейки 4x1,5 В LR6 АА или аккумуляторные батареи NiMH 4x1,5 В LR6 АА
|
|
Температура хранения
|
-20…+70°C
|
|
Температура рабочая
|
0…+50°C
|
|
Время до самовыключения
|
устанавливается в меню прибора
|
|
Количество измерений Z, RE или RCD (для щелочных батареек)
|
>3000 (2 измерения / минуту)
|
|
Количество измерений RISO или RCONT (для щелочных батареек)
|
>2000
|
|
Память результатов измерения
|
990 ячеек, 10000 результатов
|
|
Общие данные
|
|
|
Интерфейс
|
Беспроводной интерфейс OR-1 (USB)
|
|
Габариты
|
220x98x58 мм
|
|
Масса
|
около 1 кг
|
