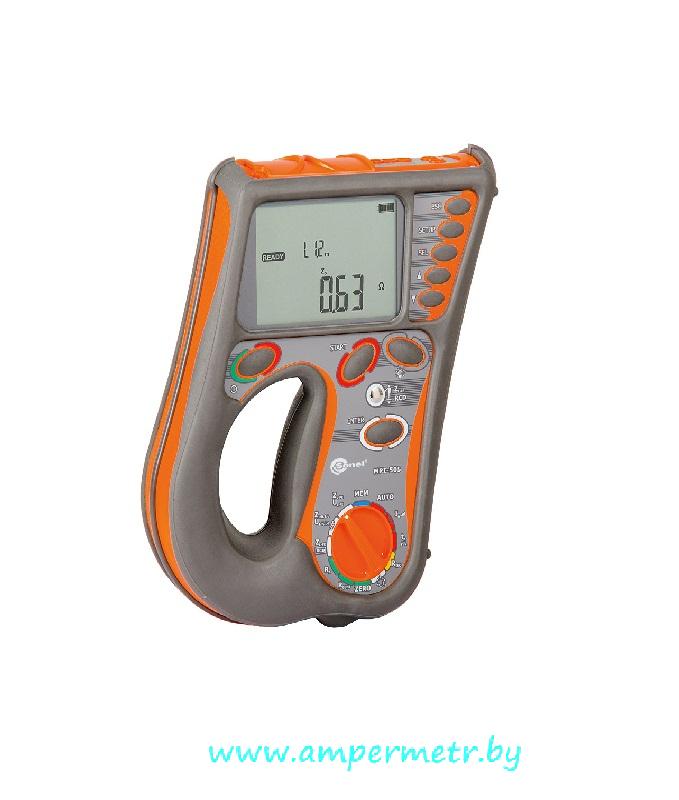

MPI-505 - измеритель параметров электробезопасности электроуствновок Sonel (MPI505)

Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

Описание

<td style="border-color: #00ffff; width: 27%; border-style: solid; border-width: 1p

Измерение действующего значения напряжения переменного тока
Диапазон	Разрешение				Погрешность основная
0…440 В	1 В				± (2 %U + 2 е.м.р.)
Диапазон частоты	45…65 Гц
Измерение полного сопротивления петли короткого замыкания Z_L-PE, Z_L-n, Z_L-L
Измерение полного сопротивления петли Z_s
Диапазон измерения согласно IEC 61557	0,13...1999 Ом (для измерительного провода 1,2 м)
Диапазон	Разрешение				Погрешность основная
0...19,99 Ом	0,01 Ом				± (5% Z_s + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом
Номинальное напряжение работы U_nL-N / U_nL-L	115/200 В, 220/380 В, 230/400 В, 240/415 В
Рабочий диапазон напряжений	100 ... 264 В (для Z_L-PE и Z_L-n) или 100 ... 440 В (для Z_L-L)
Номинальная частота сети f_n	50 Гц, 60 Гц
Рабочий диапазон частоты	45 ... 65 Гц
Максимальный ток	(для 400 В): 40 А (10 мс)
Измерение сопротивления петли короткого замыкания: активного R_s и реактивного X_s (Расчет и отображение для Z_s< 200 Ом)
Диапазон	Разрешение				Погрешность основная
0...19,99 Ом	0,01 Ом				± (5% Z_s + 5 е.м.р.) от Z_s
20...199,9 Ом	0,1 Ом				± (5% Z_s + 5 е.м.р.) от Z_s
Измерение ожидаемого тока короткого замыкания I_k
Диапазон	Разрешение				Основная погрешность
0,055…1,999 A	0,001 A				Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00…19,99 A	0,01 A
20,0…199,9 A	0,1 A
200…1999 A	1 A
2,00…19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA
Измерение сопротивления петли короткого замыкания Z_L-PE RCD (без отключения выключателя УЗО)
Измерение сопротивления петли короткого замыкания Z_s
Диапазон измерения согласно IEC 61557	0,50...1999 Ом (для измерительного провода 1,2 м)
Диапазон отображения	Разрешение				Основная погрешность
0…19,99 Ом	0,01 Ом				± (6% Z_s+ 10 е.м.р.)
20,0…199,9 Ом	0,1 Ом				± (6% Z_s+ 5 е.м.р.)
200…1999 Ом	1 Ом
Не вызывает срабатывания выключателей УЗО с I_Δn≥ 30 мA
Номинальное рабочее напряжение U_n	115 В, 220 В, 230 В, 240 В
Рабочий диапазон напряжений	100…264 В
Номинальная частота сети f_n	50 Гц, 60 Гц
Рабочий диапазон частоты	45…65 Гц
Контроль правильности соединения зажима PE при помощи электрода касания
Показания сопротивления петли короткого замыкания: активного R_s и реактивного X_s (Расчет и отображение для величины Z_s< 200 Ом)
Диапазон отображения	Разрешение				Основная погрешность
0..19,99 Ом	0,01 Ом				± (6% Z_s+ 10 е.м.р.) от Z_s
20...199,9 Ом	0,1 Ом				± (6% Z_s + 5 е.м.р.) от Z_s
Показания тока короткого замыкания I_к
Диапазон отображения	Разрешение				Основная погрешность
0,058…1,999 A	0,001 A				Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00…19,99 A	0,01 A
20,0…199,9 A	0,1 A
200…1999 A	1 A
2,00…19,99 кA	0,01 кA
20,0…24,0 кA	0,1 кA
Измерение параметров отключения УЗО
Номинальное напряжение работы U_n	115 В, 220 В, 230 В, 240 В
Рабочий диапазон напряжений	100…264 В
Номинальная частота сети f_n	50 Гц, 60 Гц
Рабочий диапазон частоты	45…65 Гц
Измерение времени отключения t_A УЗО
Тип выключателя	Установка кратности		Диапазон измерения			Разрешение		Основная погрешность
Общего типа	0,5 I_Δn		0..300 мс			1 мс		± (2% t_A+ 2 е.м.р.)*
	1 I_Δn
	2 I_Δn		0…150 мс
	5 I_Δn		0…40 мс
Селективный	0,5 I_Δn		0..500 мс
	1 I_Δn
	2 I_Δn		0…200 мс
	5 I_Δn		0…150 мс
* - для I_Δn=10 мА и 0,5 I_Δn основная погрешность (2% t_A+ 3 е.м.р.)
Измерение сопротивления защитного заземления R_E
Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение					Ток измерения	Основная погрешность
10 мА	0,01 кОм ..5,00 кОм	0,01 кОм					4 мА	0…+10% R_E ± 8 е.м.р.
30 мA	0,01 кОм ..1,66 кОм						12 мА	0…+10% R_E ± 5 е.м.р.
100 мA	1 Ом..500 Ом	1 Ом					40 мA	0…+5% R_E ± 5 е.м.р.
300 мA	1 Ом..166 Ом						120 мA
500 мA	1 Ом..100 Ом						200 мA
1000 мA	1 Ом..50 Ом						400 мA
Измерение напряжения прикосновения U_B, отнесенного к номинальному дифференциальному току
Диапазон	Разрешение	Номинальный ток					Основная погрешность
0..9,9 В	0,1 В	0,4*I_Δn					0..10% U_B ± 5 е.м.р.
10..99,9 В							0..15% U_B
Измерение тока отключения I_A для синусоидального дифференциального тока
Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение					Ток измерения	Основная погрешность
10 мA	3,3..10,0 мA	0,1 мA					0,3×I_Δn..1,0×I_Δn	± 5% I_Δn
30 мA	9,0..30,0 мA
100 мA	33..100 мA	1 мA
300 мA	90..300 мA
500 мA	150..500 мA
1000 мA	330..1000 мA
Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки
Время протекания тока измерения	макс. 3200 мс
Измерение тока отключения УЗО (I_A) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA
Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение					Ток измерения	Основная погрешность
10 мA	4,0..20,0 мA	0,1 мA					0,35×I_Δn..2,0×I_Δn	± 10 % I_Δn
30 мA	12,0..30,0 мA						0,35×I_Δn..1,4×I_Δn	±10 % I_Δn
100 мA	40..140 мA	1 мA
300 мA	120..420 мA
500 мA	200..700 мA
Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
Время протекания тока измерения	макс. 3200 мс
Измерение переходных сопротивлений контактов и проводников током ± 200 мA
Диапазон измерения согласно IEC 61557-4	0,12...400 Ом
Диапазон	Разрешение			Основная погрешность
0,00…19,99 Ом	0,01 Ом			± (2% R + 3 е.м.р.)
20,0…199,9 Ом	0,1 Ом
200…400 Ом	1 Ом
Напряжение на открытых зажимах	4…9 В
Исходящий ток при R < 2 Ом	мин. 200 мA
Компенсация сопротивления измерительных проводников
Измерение двунаправленным током
Измерение активного сопротивления малым током
Диапазон	Разрешение			Основная погрешность
0,00…199,9 Ом	0,1 Ом			± (3% R + 3 е.м.р.)
200…1999 Ом	1 Ом
Напряжение на открытых зажимах	4…9 В
Исходящий ток	< 7 мA
Звуковой сигнал для измеряемого сопротивления	< 30 Ом±50%
Компенсация сопротивления измерительных проводов
Измерение сопротивления изоляции
Диапазон измерения согласно PN-EN 61557-2	для U_N = 100 В: 100 кОм...500 Мом для U_N = 250 В: 250 кОм...1 ГОм для U_N = 500 В: 500 кОм...2 ГОм для U_N = 1000 В: 1 МОм...3 ГОм
Диапазон отображения для U_n= 100В	Разрешение			Основная погрешность
0…1999 кОм	1 кОм			± (3% R_ISO+ 8 е.м.р.)
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…500 MОм	1 MОм
Диапазон отображения для U_n= 250В	Разрешение			Основная погрешность
0…1999 кОм	1 кОм			± (3% R_ISO+ 8 е.м.р.)
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…999 MОм	1 MОм
Диапазон отображения для U_n= 500В	Разрешение			Основная погрешность
0…1999 кОм	1 кОм			± (3% R_ISO+ 8 е.м.р.)
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…999 MОм	1 MОм
1,00…2,00 ГОм	0,01 ГОм
Диапазон отображения для U_n= 1000В	Разрешение			Основная погрешность
0…1999 кОм	1 кОм			± (3% R_ISO+ 8 е.м.р.)
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…999 MОм	1 MОм
1,00…3,00 ГОм	0,01 ГОм			± (4% R_ISO+ 6 е.м.р.)
Напряжения измерения	100 В, 250 В, 500, 1000 В
Погрешность формирования испытательного напряжения (R [Ом] ≥ 1000*U_n [В])	- 0 + 10% от установленной величины
Обнаружение опасного напряжения перед началом измерения
Разряд емкости измеряемого объекта
Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления
Измерение напряжения на разъемах +R_ISO, -R_ISO в диапазоне	0..440 В
Измерительный ток	< 2 мА
Последовательность фаз
Указания последовательности фаз	прямая, обратная
Диапазон напряжений сети U_L-L	100…440 В (45…65 Гц)
Отображение величины межфазных напряжений
Общие данные
Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	IV 300 В (III 600V) согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP54
Питание измерителя	щелочные батарейки 4×1,5 В LR6 (C); аккумуляторные батареи NiMH 4x1,5 В LR6 (C)
Температура хранения	-20…+60°C
Температура рабочая	0…+40°C
Время до самовыключения	120 секунд
Количество измерений Z, RE или RCD (для щелочных батареек)	>3000 (2 измерения / минуту)
Количество измерений RISO или RCONT (для щелочных батареек)	>2000
Память результатов измерения	990 ячеек, 3500 результатов
Интерфейс	USB
Габариты	260x190x60 мм
