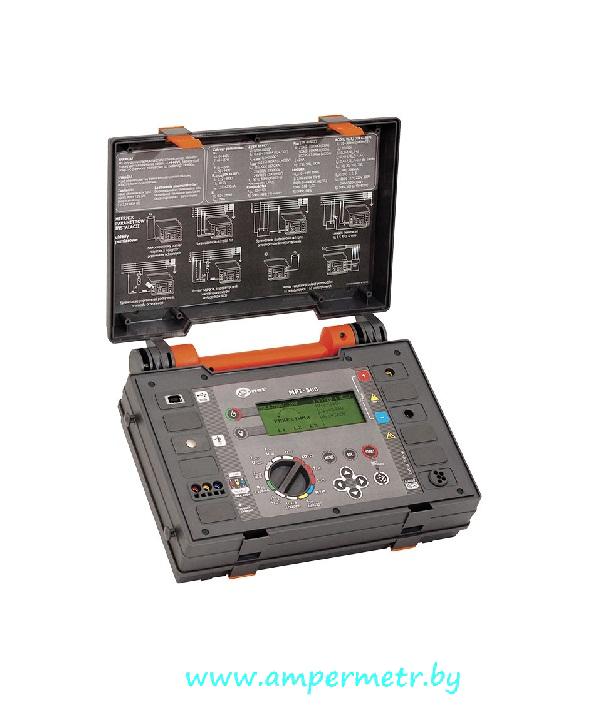

MPI-508 - измеритель параметров электробезопасности электроустановок Sonel (MPI508)
Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.
Описание
|
Измерение напряжения
|
|
|
Диапазон
|
0…440 В
|
|
Разрешение
|
1 В
|
|
Погрешность основная
|
± (2 U + 2 е.м.р.)
|
|
Диапазон частоты
|
45…65 Гц
|
|
Измерение частоты
|
|
|
Диапазон
|
45,0…65,0 Гц
|
|
Разрешение
|
0,1 Гц
|
|
Погрешность основная
|
± (0,1% f + 1 е.м.р.)
|
|
Диапазон напряжения
|
50…440В
|
|
Измерение переменного тока (True RMS)
|
|
|
Диапазон
|
0,0…99,9 мА;
100…999 мА;
1,00…9,99 A;
10,0…99,9 A;
100…999 A
|
|
Разрешение
|
0,1 мА;
1 мА;
0,01 A;
0,1 A;
1 A
|
|
Погрешность основная
|
± (5% I + 3 е.м.р.); ± (5% I )
|
|
Номинальная частота сети fn
|
50Гц, 60 Гц
|
|
Измерение мощности активной (P), реактивной (Q), полной (S) и cos φ
|
|
|
Диапазон [Вт], [ВА], [вар]
|
0,00…9,99;
10,0…99,9;
100…999;
1,00 к…9,99 к;
10,0 к…99,9 к;
100 к…440 к
|
|
Разрешение [Вт], [ВА], [вар]
|
0,01;
0,1;
1;
0,01 к;
0,1 к;
1 к
|
|
Погрешность основная
|
± (7% S + 10 е.м.р.);
± (7% S + 5 е.м.р.);
± 7% S
|
|
Диапазон напряжений
|
0…440 В
|
|
Диапазон токов
|
0…1000 A
|
|
Номинальная частота сети fn
|
50 Гц, 60 Гц
|
|
Число фаз измеряемой цепи
|
1
|
|
Диапазон отображения cos φ
|
0,00..1,00 (разрешение 0,01)
|
|
Измерение полного сопротивления петли Zs
|
|
|
Диапазон
|
0...19,99 Ом
20,0...199,9 Ом
200...1999 Ом
|
|
Разрешение
|
0,01 Ом
0,1 Ом
1 Ом
|
|
Погрешность основная
|
± (5% Zs + 3 е.м.р.)
|
|
Номинальное напряжение UnL-N / UnL-L
|
115/200 В,
127/220 В,
220/380 В,
230/400 В,
240/415 В
|
|
Рабочий диапазон напряжений
|
100 ... 250 В (для ZL-PE и ZL-N) или 100 ... 440 В (для ZL-L )
|
|
Номинальная частота сети fn
|
50 Гц, 60 Гц
|
|
Рабочий диапазон частоты
|
45 ... 65 Гц
|
|
Максимальный ток (для 400 В)
|
40 А (10 мс)
|
|
Контроль правильности зажима РЕ при помощи электрода касания (для ZL-PE)
|
+
|
|
Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs
|
|
|
Диапазон
|
0...19,99 Ом
20,0...199,9 Ом
|
|
Разрешение
|
0,01 Ом
0,1 Ом
|
|
Погрешность основная
|
± (5% Zs + 5 е.м.р.)
|
|
Расчет и отображение для Zs
|
< 200 Ом
|
|
Измерение ожидаемого тока короткого замыкания I k
|
|
|
Диапазон отображения
|
0,058…1,999 A;
2,00…19,99 A;
20,0…199,9 A;
200…1999 A;
2,00…19,99 кA;
20,0…40,0 кA
|
|
Разрешение
|
0,001 A;
0,01 A;
0,1 A;
1 A;
0,01 кA;
0,1 кA
|
|
Основная погрешность
|
Рассчитывается на основании погрешности для петли короткого замыкания
|
|
Измерение сопротивления петли короткого замыкания Zs
|
|
|
Диапазон отображения
|
0…19,99 Ом
20,0…199,9 Ом
200…1999 Ом
|
|
Разрешение
|
0,01 Ом
0,1 Ом
1 Ом
|
|
Основная погрешность
|
± (6% Zs+ 10 е.м.р.)
± (6% Zs+ 5 е.м.р.)
± (6% Zs+ 5 е.м.р.)
|
|
Не вызывает срабатывания выключателей УЗО с IΔn≥ 30 мA
|
+
|
|
Номинальное напряжение Un
|
115 В, 127 В, 220 В, 230 В, 240 В
|
|
Рабочий диапазон напряжений
|
100…264 В
|
|
Номинальная частота сети fn
|
50 Гц, 60 Гц
|
|
Рабочий диапазон частоты
|
45…65 Гц
|
|
Контроль правильности соединения зажима PE при помощи электрода касания
|
+
|
|
Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs
|
|
|
Диапазон отображения
|
0..19,99 Ом
20,0..199,9 Ом
|
|
Разрешение
|
0,01 Ом
0,1 Ом
|
|
Основная погрешность
|
± (6% Zs+ 10 е.м.р.)
± (6% Zs+ 5 е.м.р.)
|
|
Расчет и отображение для величины Zs< 200 Ом
|
+
|
|
Показания тока короткого замыкания Iк
|
|
|
Диапазон отображения
|
0,058…1,999 A;
2,00…19,99 A;
20,0…199,9 A;
200…1999 A;
2,00…19,99 кA;
20,0…40,0 кA
|
|
Разрешение
|
0,001 A;
0,01 A;
0,1 A;
1 A;
0,01 кA;
0,1 кA
|
|
Основная погрешность
|
Рассчитывается на основании погрешности для петли короткого замыкания
|
|
Измерение параметров отключения УЗО
|
|
|
Номинальное напряжение Un
|
115 В, 127 В, 220 В, 230 В, 240 В
|
|
Рабочий диапазон напряжений
|
100…250 В
|
|
Номинальная частота сети fn
|
50 Гц, 60 Гц
|
|
Рабочий диапазон частоты
|
45…65 Гц
|
|
Измерение времени отключения УЗО tA выключателя общего типа
|
|
|
Установка кратности
|
0,5 IΔn; 1 IΔn; 2 IΔn; 5 IΔn
|
|
Диапазон измерения
|
0..300 мс;
0…150 мс;
0…40 мс
|
|
Разрешение
|
1 мс
|
|
Основная погрешность
|
± (2% tA+ 2 е.м.р.)
|
|
Измерение времени отключения УЗО tA выключателя селективного типа
|
|
|
Установка кратности
|
0,5 IΔn;
1 IΔn;
2 IΔn;
5 IΔn
|
|
Диапазон измерения
|
0..500 мс;
0…200 мс;
0…150 мс
|
|
Разрешение
|
1 мс
|
|
Основная погрешность
|
± (2% tA+ 2 е.м.р.)
|
|
Точность установки дифференциального тока
|
для 1* I Δn, 2* IΔn и 5* IΔn - 0..8%
для 0,5* IΔn - 8..0%
|
|
Измерение сопротивления защитного заземления RE
|
|
|
Выбранный номинальный ток выключателя
|
10 мА;
30 мA;
100 мA;
300 мA;
500 мA;
1000 мA
|
|
Диапазон измерения
|
0,01 кОм ..5,00 кОм;
0,01 кОм ..1,66 кОм;
1 Ом..500 Ом;
1 Ом..166 Ом;
1 Ом..100 Ом;
1 Ом..50 Ом
|
|
Разрешение
|
0,01 кОм;
1 Ом
|
|
Ток измерения
|
4 мА;
12 мА;
40 мA;
120 мA;
200 мA;
400 мA
|
|
Основная погрешность
|
0…+10% RE ± 8 е.м.р.;
0…+10% RE ± 5 е.м.р.;
0…+5% RE ± 5 е.м.р.
|
|
Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току
|
|
|
Диапазон
|
0..9,9 В
10..99,9 В
|
|
Разрешение
|
0,1 В
|
|
Номинальный ток
|
0,4*IΔn
|
|
Основная погрешность
|
0..10% UB ± 5 е.м.р.
0..15% UB
|
|
Измерение тока отключения IA для синусоидального дифференциального тока
|
|
|
Выбранный номинальный ток выключателя
|
10 мA;
30 мA;
100 мA;
300 мA;
500 мA;
1000 мA
|
|
Диапазон измерения
|
3,3..10,0 мA;
9,0..30,0 мA;
33..100 мA;
90..300 мA;
150..500 мA;
330..1000 мA
|
|
Разрешение
|
0,1 мA;
1 мA
|
|
Ток измерения
|
0,3 × IΔn..1,0 × IΔn
|
|
Основная погрешность
|
± 5% IΔn
|
|
Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки
|
+
|
|
Время протекания тока измерения
|
макс. 3200 мс
|
|
Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA
|
|
|
Выбранный номинальный ток выключателя
|
10 мA;
30 мA;
100 мA;
300 мA;
500 мA
|
|
Диапазон измерения
|
4,0..20,0 мA;
12,0..30,0 мA;
40..140 мA;
120..420 мA;
200..700 мA
|
|
Разрешение
|
0,1 мA;
1 мA
|
|
Ток измерения
|
0,4 × IΔn..2,0 × IΔn; 0,4 × IΔn..1,4 × IΔn
|
|
Основная погрешность
|
±10 % IΔn
|
|
Возможно измерение для положительных или отрицательных полупериодов вынужденного тока утечки
|
+
|
|
Время протекания тока измерения
|
макс. 3200 м
|
|
Измерение целостности защитных и компенсационных соединений током ± 200 мA
|
|
|
Диапазон
|
0,00…19,99 Ом
20,0…199,9 Ом
200…400 Ом
|
|
Разрешение
|
0,01 Ом
0,1 Ом
1 Ом
|
|
Основная погрешность
|
± (2% R + 3 е.м.р.)
|
|
Напряжение на открытых зажимах
|
4…7 В
|
|
Исходящий ток при R < 2 Ом
|
мин. 200 мA
|
|
Компенсация сопротивления измерительных проводов
|
+
|
|
Измерения для тока обеих поляризаци
|
+
|
|
Измерение целостности цепи малым током
|
|
|
Диапазон
|
0,00…19,99 Ом
200…2000 Ом
|
|
Разрешение
|
0,1 Ом
1 Ом
|
|
Основная погрешность
|
± (3% R + 3 е.м.р.)
|
|
Напряжение на открытых зажимах
|
4…7 В
|
|
Исходящий ток
|
< 7 мA
|
|
Звуковой сигнал для измеряемого сопротивления
|
< 30 Ом
|
|
Компенсация сопротивления измерительных проводов
|
+
|
|
Измерение сопротивления изоляции
|
|
|
Диапазон отображения для Un= 250В
|
200…1999 кОм
2,00…19,99 MОм
20,0…199,9 MОм
200…1000 MОм
|
|
Разрешение
|
1 кОм
0,01 MОм
0,1 MОм
1 MОм
|
|
Основная погрешность
|
± (3% RISO+ 8 е.м.р.)
|
|
Диапазон отображения для Un= 500В
|
200…1999 кОм
2,00…19,99 MОм
20,0…199,9 MОм
200…1999 MОм
|
|
Разрешение
|
1 кОм
0,01 MОм
0,1 MОм
1 MОм
|
|
Основная погрешность
|
± (3% RISO+ 8 е.м.р.)
|
|
Диапазон отображения для Un= 1000В
|
200…1999 кОм
2,00…19,99 MОм
20,0…199,9 MОм
200…1999 MОм
2,00…3,00 ГОм
|
|
Разрешение
|
1 кОм
0,01 MОм
0,1 MОм
1 MОм
0,01 ГОм
|
|
Основная погрешность
|
± (3% RISO+ 8 е.м.р.)
± (4% RISO+ 6 е.м.р.)
|
|
Напряжения измерения
|
250 В, 500 В и 1000 В
|
|
Точность подачи напряжения (Robc [Ом] ≥ 1000*Un [В])
|
- 0 + 10% от установленной величины
|
|
Обнаружение опасного напряжения перед замером
|
+
|
|
Разрядка измеряемого объекта
|
+
|
|
Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления
|
+
|
|
Измерение напряжения на клеммах +RISO, -RISO в диапазоне
|
0..440 В
|
|
Последовательность фаз
|
|
|
Указания последовательности фаз: соответствующая, несоответствующая
|
+
|
|
Диапазон напряжений сети UL-L
|
90…440 В (45…65 Гц)
|
|
Отображение величины межфазных напряжений
|
+
|
|
Регистратор напряжения и переменного тока
|
|
|
Регистрация напряжения UL-n
|
0…440 В (точность и диапазон частоты как для измерения напряжений функции LOGGER)
|
|
Диапазон регистрации частоты
|
45…65 Гц
|
|
Регистрация тока (параметры как для измерения тока)
|
+
|
|
Регистрация мощности активной (P), реактивной (Q) и полной (S) (параметры те же, что для мощности)
|
+
|
|
Выбор интервала между пробами
|
1…99 с (с шагом 1сек)
|
|
Число измерений
|
40000 (регистрация только напряжения или тока) или 10000 (регистрация напряжения, тока и мощности)
|
|
Отображаемые величины
|
средняя, максимум, минимум и отношение % к номинальной величине
|
|
Дополнительные технические характеристики
|
|
|
Класс изоляции
|
двойная, согласно PN-EN 61010-1 и IEC 61557
|
|
Категория безопасности
|
III 300 В согласно PN-EN 61010-1
|
|
Степень защиты корпуса согласно PN-EN 60529
|
IP54
|
|
Питание измерителя
|
пакет аккумуляторов NiMH SONEL 7,2 V или элементы питания алкалиновые LR14 (5 шт)
|
|
Температура хранения
|
-20…+60°C
|
|
Температура рабочая
|
0…+40°C
|
|
Время до самовыключения
|
120 секунд
|
|
Количество измерений Z, RE или RCD (для щелочных элементов питания)
|
>3000 (2 измерения / минуту)
|
|
Количество измерений RISO или RCONT (для щелочных элементов питания)
|
>2000
|
|
Дисплей
|
графический 192×64 точек
|
|
Память результатов измерения
|
990 ячеек, 10000 записей
|
|
Интерфейс
|
USB
|
|
Общие данные
|
|
|
Габариты
|
295х95х222 мм
|
|
Масса
|
2,2 кг
|
