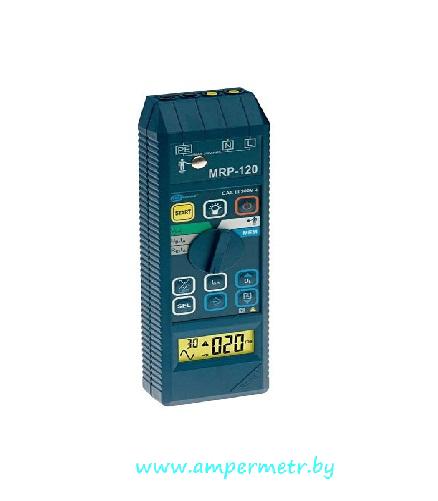

MRP-120 - измеритель напряжения прикосновения и параметров устройств защитного отключения Sonel (MRP120)

Входное сопротивление

Между зажимами L и N

100 кОм

Между зажимами L и PE

1 MОм

Между зажимами N и PE

1 MОм

Измерение напряжения переменного тока (U _L -N )

Диапазон

0…250 В

Разрешение

1 В

Погрешность основная

± (1% и. в. + 2 е. м. р.)

Измерение напряжения прикосновения (U _B ), отнесённого к номинальному дифференциальному току Диапазон измерения: 10…50 В

Номинальный ток выключателя

10 мА; 30 мА; 100 мА; 300 мА; 500 мА

Диапазон отображения

0…50 В

Разрешение

0,1 В

Ток измерения

4 мА; 12 мА; 40 мА; 120 мА; 200 мА

Основная погрешность

± (0…10% и. в. + 5 е. м. р.)

± (0…4% и. в. + 5 е. м. р.)

Измерение времени отключения УЗО (t A) Диапазон измерения согласно IEC 61557: от 0 мс … наибольшей отображённой величины

Тип выключателя

Общего типа, селективного

Диапазон

0…200 мс

0…500 мс

Разрешение

1 мс

Основная погрешность

± (2% и. в. + 1 е. м. р.)

Измерение тока отключения УЗО (I _{D N}) Диапазон измерения согласно IEC 61557- (0,3…1,0) I _{Δ N}

Номинальный ток выключателя

10 мА; 30 мА; 30 мА; 300 мА; 500 мА

Диапазон

3,3…10 мА

9,0…30 мА

33…100 мА

90…300 мА

150…500 мА

Разрешение

0,1 мА, 1 мА

Ток измерения

0,3 х I_{Δ N} …1,0 х I_{Δ N}

Основная погрешность

± 5% I_{Δ N}

Измерение активного сопротивления заземляющего устройства (R )

Номинальный ток выключателя

10 мА; 30 мА; 100 мА; 300 мА; 500 мА

Диапазон

0,01 кОм…5,00 кОм

0,01 кОм…1,66 кОм

1 Ом…500 Ом

1 Ом…166 Ом

1 Ом…100 Ом

Разрешение

0,01 кОм; 1 Ом

Ток измерения

4 мА; 12 мА; 40 мА; 120 мА; 200 мА

Основная погрешность

±(0…10% и. в. + 5 е. м. р.)

± (0…10% и. в. + 3 е. м. р.)

± (0…4% и. в. + 4 е. м. р.)

± (0…4% и. в. + 3 е. м. р.)

Общие данные

Класс изоляции

двойная, согласно PN-EN 61010-1 и IEC 61557

Категория безопасности

III 300 В согласно PN-EN 61010-1

Защиты корпуса согласно P N-EN 60529

IР40

Диапазон напряжения, при котором проводится измерение УЗО

187…250 В

Номинальная частота сети

50 Гц

Питание

два элемента питания LR6 (размер AA) щелочные (alkaline)

Размер

230Ч67Ч35 мм

Масса измерителя

380 г

Температура рабочая

0..+ 40 °C

Температура хранения

-20..+ 60 °C

Температура номинальная

+20..+ 25 °C

Коэффициент температурный:

для напряжения прикосновения :   1 % U+ 1 е. м. р.) на каждые 10   °C

для измерения тока отключения :   ± 0,5 % I _ΔN на каждые 10   °C

Время до самовыключения

2 минуты

Дисплей

жидкокристаллический, 3-х разр. высотой 14 мм

Стандарт качества

разработка, проект и производство согласно ISO 9001

Прибор выполняет требования норм

IEC 61557
