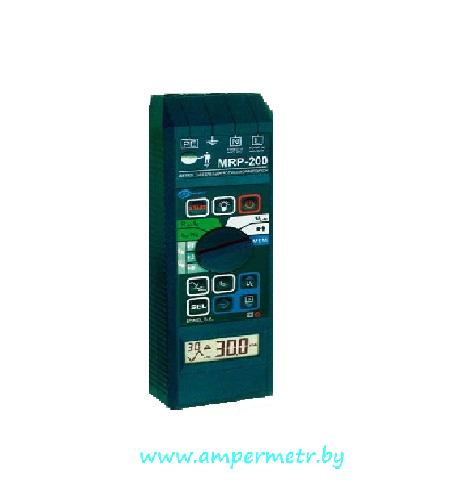

MRP-200 - измеритель напряжения прикосновения и параметров устройств защитного отключения Sonel (MRP200)

Измерение отключения тока УЗО для дифференциального синусоидального переменного тока

Диапазон измерения

(0,3...1,0)IΔn

Номинальный ток выключателя

Диапазон измерения

Ток измерения

Погрешность основная

10 мА

3,3 ...10,0 мА

0,3 IΔn...1,0 IΔn

±5% IΔn

30 мА

9,0 ...30,0 мА

100 мА

33 ...100 мА

300 мА

90 ...300 мА

500 мА

150 ...500 мА

Измерение отключения тока УЗО для дифференциального пульсирующего однополярного тока

Номинальный ток

Диапазон измерения

Ток измерения

Погрешность основная

10 мА

4,0 ...20 мА

0,4 IΔn...2,0 IΔn

±8 % IΔn

30 мА

12,0...42,0 мА

0,4 IΔn...1,4 IΔn

±7% IΔn

100 мА

40 ...140 мА

300 мА

120 ...420 мА

Измерение отключения тока УЗО для дифференциального постоянного тока

Номинальный ток

Диапазон измерения

Ток измерения

Погрешность основная

10 мА

4,0 ...20 мА

0,4 IΔn...2 IΔn

±8% IΔn

30 мА

12,0...60,0 мА

100 мА

40 ...200 мА

300 мА

120 ...600 мА

Измерение времени отключения

Диапазон отключения

от 0 мс ... до наибольшей отображённой величины

Тип выключателя

Установленная кратность

Диапазон отображения

Разрешение

Погрешность основная

Общего типа

1 IΔn

0...200 мс

1 мс

±(2% и.в. + 1 ед.мл.разряда)

2 IΔn

0...150 мс

5 IΔn

0...40 мс

Селективного

1 IΔn

0...500 мс

2 IΔn

0...200 мс

5 IΔn

0...150 мс

Измерение напряжения прикосновения(UB), отнесённого к номинальному дифференциальному току

Диапазон измерения

10...50 B

Номинальный ток выключателя

Диапазон

Разрешение

Ток измерения

Погрешность основная

10 мА

0...50 В

0,1 В

4 мА

±(0...10% и.в. +5 ед.мл.разряда)

30 мА

12 мА

100 мА

40 мА

±(0...4% и.в. +5 ед.мл.разряда)

300 мА

120 мА

500 мА

200 мА

Измерение активного сопротивления петли короткого замыкания (Rs)

Диапазон измерения

1,1 Ом....1,99 кОм

Диапазон

Разрешение

Погрешность основная

0,00...9,99 Ом

0,01 Ом

±(5% и.в. + 0,2 Ом)

10,0...99,9 Ом

0,1 Ом

±(5% и.в. + 0,3 Ом)

100...999 Ом

1 Ом

±(5% и.в. + 2 Ом)

1,00...1,99 кОм

0,01 кОм

±(2 % и.в. + 0,02 кОм)

Отображение тока короткого замыкания (Iк)

Диапазон измерения

0,22...200 А

Диапазон

Разрешение

Определяется по основной погрешности активного сопротивления петли короткого замыкания

0,22...9,99 А

0,01 А

10,0...99,9 А

0,1 А

100...999 А

1 А

1,00...9,99 кА

0,01 кА

10,0...22,0 кА

0,1 кА

Измерение активного сопротивления заземляющего устройства RE

Точность задания дифференциального тока

0 ... 5%

Номинальный ток выключателя

Диапазон измерения

Разрешение

Ток измерения

Погрешность основная

10 мА

0,01...5,00 кОм

0,01 кОм

4 мА

±(0...+ 10% и.в. + 5 ед.мл.разряда)

30 мА

0,01...1,66 кОм

12 мА

±(0...+ 10% и.в. + 3 ед.мл.разряда)

100 мА

1 ...500 Ом

1 Ом

40 мА

±(0...4% и.в. + 4 ед.мл.разряда)

300 мА

1 ...166 Ом

120 мА

500 мА

1 ...100 Ом

200 мА

±(0...4% и.в. + 5 ед.мл.разряда)

Дополнительные технические характеристики

Класс изоляции

двойная, согласно PN-EN 61010-1 и IEC 61557

Категория безопасности

III 300 В согласно PN-EN 61010-1

Степень защиты корпуса согласно PN-EN 60529

IP40

Диапазон напряжения, при котором производится измерение УЗО и петли короткого замыкания

187...250 В

Номинальная частота сети

50 Гц

Питание

два элемента питания LR6 (размер AA), алкалиновые

Температура хранения

-20...+60°C

Температура номинальная

+20...25°C

Время до самовыключения

2 минуты

Количество ячеек памяти измерителя

999

Стандартный интерфейс

RS-232

Дисплей

жидкокристаллический, 3-х разрядный высотой 14 мм

Стандарт качества

разработка, проект и производство согласно ISO 9001

Общие данные

Температурный диапазон

0...+ 40° С

Габариты

67×230×35 мм

Масса

0,45 кг
