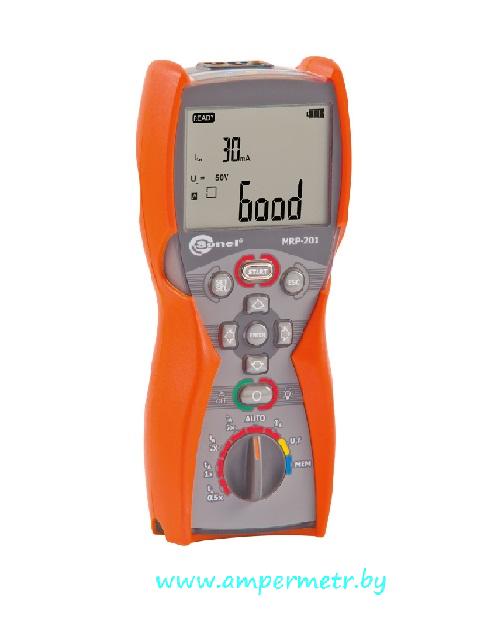

MRP-201 - измеритель напряжения прикосновения и параметров УЗО Sonel (MRP201)
Измеритель MRP-201 предназначен для измерения параметров (ток и время срабатывания) устройств защитного отключения, являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных цепях переменного, постоянного пульсирующего и постоянного тока.
Описание
|
Измерение действующего значения напряжения переменного тока
|
|||||||
|
Диапазон
|
Разрешение
|
Погрешность основная
|
|||||
|
0…299,9 В
|
0,1 В
|
± (2 %U + 6 е.м.р.)
|
|||||
|
300…500 В
|
1 В
|
± (2 %U + 2 е.м.р.)
|
|||||
|
Диапазон частоты
|
45…65 Гц
|
||||||
|
Измерение частоты
|
|||||||
|
Диапазон
|
Разрешение
|
Погрешность основная
|
|||||
|
45,0…65,0 Гц
|
0,1 Гц
|
± (0,1% f + 1 е.м.р.)
|
|||||
|
Диапазон напряжения
|
50…500В
|
||||||
|
Измерение параметров устройств защитного отключения (УЗО)
|
|||||||
|
Номинальное напряжение работы Un
|
220 В, 230 В, 240 В
|
||||||
|
Рабочий диапазон напряжений
|
180…270 В
|
||||||
|
Номинальная частота сети fn
|
50 Гц, 60 Гц
|
||||||
|
Рабочий диапазон частоты
|
45…65 Гц
|
||||||
|
Контроль правильности подключения PE проводника с помощью электрода прикосновения
|
|||||||
|
Измерение времени отключения tA УЗО
|
|||||||
|
Тип выключателя
|
Установка кратности
|
Диапазон измерения
|
Разрешение
|
Основная погрешность
|
|||
|
Общего типа
и с малой задержкой |
0,5 IΔn
|
0..300 мс
|
1 мс
|
± (2% tA+ 2 е.м.р.)*
|
|||
|
1 IΔn
|
|||||||
|
2 IΔn
|
0…150 мс
|
||||||
|
5 IΔn
|
0…40 мс
|
||||||
|
Селективный
|
0,5 IΔn
|
0..500 мс
|
|||||
|
1 IΔn
|
|||||||
|
2 IΔn
|
0…200 мс
|
||||||
|
5 IΔn
|
0…150 мс
|
||||||
|
* - для IΔn=10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.)
|
|||||||
|
Измерение сопротивления защитного заземления RE
|
|||||||
|
Выбранный номинальный ток выключателя
|
Диапазон измерения
|
Разрешение
|
Ток измерения
|
Основная погрешность
|
|||
|
10 мА
|
0,01 кОм ..5,00 кОм
|
0,01 кОм
|
4 мА
|
0…+10% RE ± 8 е.м.р.
|
|||
|
30 мA
|
0,01 кОм ..1,66 кОм
|
12 мА
|
0…+10% RE ± 5 е.м.р.
|
||||
|
100 мA
|
1 Ом..500 Ом
|
1 Ом
|
40 мA
|
0…+5% RE ± 5 е.м.р.
|
|||
|
300 мA
|
1 Ом..166 Ом
|
120 мA
|
|||||
|
500 мA
|
1 Ом..100 Ом
|
200 мA
|
|||||
|
1000 мA
|
1 Ом..50 Ом
|
400 мA
|
|||||
|
Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току
|
|||||||
|
Диапазон
|
Разрешение
|
Номинальный ток
|
Основная погрешность
|
||||
|
0..9,9 В
|
0,1 В
|
0,4*IΔn
|
0..10% UB ± 5 е.м.р.
|
||||
|
10..99,9 В
|
0..15% UB
|
||||||
|
Измерение тока отключения IA для синусоидального дифференциального тока
|
|||||||
|
Выбранный номинальный ток выключателя
|
Диапазон измерения
|
Разрешение
|
Ток измерения
|
Основная погрешность
|
|||
|
10 мA
|
3,3..10,0 мA
|
0,1 мA
|
0,3×IΔn..1,0×IΔn
|
± 5% IΔn
|
|||
|
30 мA
|
9,0..30,0 мA
|
||||||
|
100 мA
|
33..100 мA
|
1 мA
|
|||||
|
300 мA
|
90..300 мA
|
||||||
|
500 мA
|
150..500 мA
|
||||||
|
1000 мA
|
330..1000 мA
|
||||||
|
Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки
|
|||||||
|
Время протекания тока измерения
|
макс. 7510 мс
|
||||||
|
Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA
|
|||||||
|
Выбранный номинальный ток выключателя
|
Диапазон измерения
|
Разрешение
|
Ток измерения
|
Основная погрешность
|
|||
|
10 мA
|
1,5..20,0 мA
|
0,1 мA
|
0,15×IΔn..2,0×IΔn
|
± 10 % IΔn
|
|||
|
30 мA
|
4,5..42,0 мA
|
0,15×IΔn..1,4×IΔn
|
±10 % IΔn
|
||||
|
100 мA
|
15..140 мA
|
1 мA
|
|||||
|
300 мA
|
45..420 мA
|
||||||
|
Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
|
|||||||
|
Время протекания тока измерения
|
макс. 14710 мс.
|
||||||
|
Измерение тока отключения УЗО (IA) для постоянного дифференциального тока
|
|||||||
|
Выбранный номинальный ток выключателя
|
Диапазон измерения
|
Разрешение
|
Ток измерения
|
Основная погрешность
|
|||
|
10 мA
|
4,0..20,0 мA
|
0,1 мA
|
0,2×IΔn..2,0×IΔn
|
± 10 % IΔn
|
|||
|
30 мA
|
6..60 мA
|
1 мA
|
|||||
|
100 мA
|
20..200 мA
|
||||||
|
300 мA
|
60..600 мA
|
||||||
|
Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки
|
|||||||
|
Время протекания тока измерения
|
макс. 4500 мс
|
||||||
|
Общие данные
|
|||||||
|
Класс изоляции
|
двойная, согласно PN-EN 61010-1 и IEC 61557
|
||||||
|
Категория безопасности
|
IV 300 В (III 600V) согласно PN-EN 61010-1
|
||||||
|
Степень защиты корпуса согласно PN-EN 60529
|
IP67
|
||||||
|
Питание измерителя
|
щелочные батарейки 4x1,5 В AA или аккумуляторы NiMH тип АА 4 шт.
|
||||||
|
Температура хранения
|
-20…+70°C
|
||||||
|
Температура рабочая
|
-10…+50°C
|
||||||
|
Количество измерений (для аккумуляторов)
|
>6000 (2 измерения / минуту)
|
||||||
|
Память результатов измерения
|
990 ячеек, 10000 результатов
|
||||||
|
Интерфейс
|
радиоканал OR-1 (USB)
|
||||||
|
Габариты
|
220x98x58 мм
|
||||||
|
Масса
|
около 0,7 кг
|
||||||
