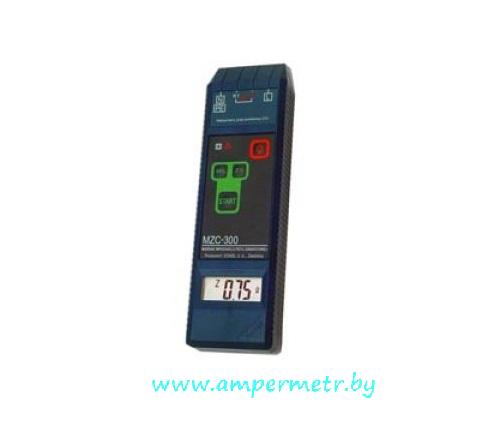

MZC-300 - измеритель параметров цепей электропитания зданий Sonel (MZC300)

Прибор производит расчет ожидаемого тока короткого замыкания на основании полного сопротивления петли короткого замыкания. Прибор рекомендован для проведения измерений в электроустановках, сетях зданий, сооружений и промышленных предприятий, в которых погрешность, вызванная пренебрежением реактивным сопротивлением, может иметь существенное значение

Описание

Измерение напряжения переменного тока
Диапазон		0...250 В
Разрешение		1 В
Основная погрешность		± (2% и. в. + 2 ед. мл. разряда)
Входное сопротивление вольтметра		≥ 200 кОм
Частота		45...65 Гц
Измерение полного сопротивления Zs
Провод измерительный		Диапазон измерения Zs
1,2 м		0,13...199,9 Ом
5 м		0,15...199,9 Ом
10 м		0,19...199,9 Ом
20 м		0,25...199,9 Ом
Диапазон отображения Zs
Диапазон		Разрешение	Основная погрешность
0,00...19,9 Ом		0,01 Ом	± (2% и. в + 3 ед. мл. разряда)
20,0...199,9 Ом		0,1 Ом	± (2% и. в + 1 ед. мл. разряда)
Измерение фазного угла петли короткого замыкания
Диапазон	Разрешение	Основная погрешность	Внимание
- 90...90°	0,1°	± 10°	Для угла от 0 до 30° и полного сопротивления > 0,1 Ом
		± 3°	Для угла > 30° и полного сопротивления > 0,1 Ом
Диапазон отображения активного Rs и реактивного Xs сопротивления петли короткого замыкания
Диапазон		Разрешение			Основная погрешность
0,00...19,99 Ом		0,01 Ом			± (2% и.в. + 3 ед. мл. разряда)
20,0...199,99 Ом		0,1 Ом			± (3% и. в. + 1 ед. мл. разряда)
Расчёт ожидаемого тока короткого замыкания Iк (вычисленного по Zs для Un =220 В)
Провод		Диапазон измерения Iк
1,2 м		1,15 А...1,84 кА
5 м		1,15 А...1,53 кА
10 м		1,15 А...1,26 кА
20 м		1,15 А...924 А
Диапазон отображения
Диапазон		Разрешение		Основная погрешность
0,115 А...1,999 А		0,001 А		Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00 А...19,99 А		0,01 А
20,0 А...199,9 А		0,1 А
200 А...1999 А		1 А
2,0 кА...22,0 кА		0,1 кА
Контроль целостности проводов
Порог срабатывания		Основная погрешность
3 кОм		± 10%
Измерение сопротивления измерительных проводов
Диапазон		Разрешение		Основная погрешность
0...0,500 Ом		0,001 Ом		± (5% и. в + 3 ед. мл. разряда)
Условия применения
Номинальное напряжение измеряемой цепи Un		220 В
Диапазон напряжения, при котором выполнимо измерение		180...250 В
Номинальная частота измеряемой цепи fn		50 Гц
Дополнительные технические характеристики
Класс изоляции		двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности		III 300В согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529		IP40
Питание измерителя		два элемента питания алкалиновых LR6 (размер AA)
Температура рабочая		0...+ 40°C
Температура хранения		- 20...+ 60°C
Время до самовыключения		120 секунд
Дисплей		жидкокристаллический, 3-х разрядный высотой 14мм
заряда одного комплекта элементов питания достаточно для проведения 2000 измерений (4 измерения/мин)
Общие данные
Температурный диапазон		0...+ 40° C
Габариты		67×230×35 мм
Масса		0,4 кг
