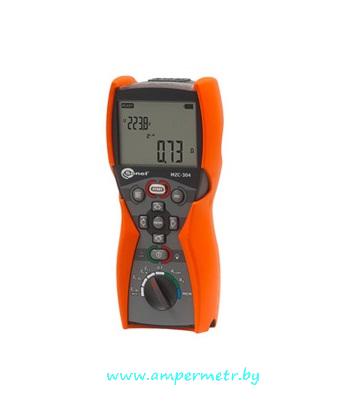

MZC-304 - измеритель параметров цепей электропитания зданий Sonel (MZC304)
Прибор рекомендован для проведения измерений в электроустановках, сетях зданий, сооружений и промышленных предприятий, в которых погрешность, вызванная пренебрежением реактивным сопротивлением, может иметь существенное значение. На основе показаний прибора по измерению и расчету ожидаемого тока короткого замыкания можно выбрать необходимые номиналы автоматов защитного отключения по каждой цепи электропитания.
Описание
|
Измерение напряжения переменного тока (True RMS)
|
||
|
Диапазон
|
Разрешение
|
Основная погрешность
|
|
0,0...299,9 В
|
0,1 В
|
±(2% и. в. + 6 е. м. р.)
|
|
300...500 В
|
1 В
|
± (2% и. в. + 2 е. м. р.)
|
|
Диапазон частоты
|
45...65 Гц
|
|
|
Измерение частоты
|
||
|
45,0...65,0 Гц
|
0,1
|
±(0.1% и. в. + 1 е. м. р.)
|
|
Измерение полного сопротивления петли короткого замыкания ZS
|
||
|
0...19.99 Ом
|
0.01 Ом
|
±(5% и. в. + 3 е. м. р.)
|
|
20,0...199,9 Ом
|
0,1 Ом
|
|
|
200...1999 Ом
|
1 Ом
|
|
|
Номинальное напряжение сети UnL-N/ UnL-L
|
220/380 В, 230/400В, 240/415В
|
|
|
Рабочий диапазон напряжения
|
180…270 В (для ZL-PE и ZL-N) и 180…460В (для ZL-L)
|
|
|
Номинальная частота сети fn
|
50 Гц, 60 Гц
|
|
|
Рабочий диапазон частоты
|
45…65 Гц
|
|
|
Максимальный измерительный ток для 230В
|
7,6 A, для 400В: 13,3А (продолжительность – 3х10 мс)
|
|
|
Измерение активного RS и реактивного XS сопротивления петли короткого замыкания
|
||
|
0...19,99 Ом
|
0,01 Ом
|
±(5% и. в. + 5 е. м. р.) от ZS
|
|
Ток короткого замыкания IK петли
|
||
|
0,058…1,999 A
|
0,001 A
|
Определяется по основной погрешности полного сопротивления петли короткого замыкания
|
|
Измерение полного сопротивления петли короткого замыкания ZS
|
||
|
0...19,99 Ом
|
0,01 Ом
|
±(6% и.в. + 10 е.м.р.)
|
|
20,0...199,9 Ом
|
0,1 Ом
|
±(6% и. в. + 5 е. м. р.)
|
|
Без отключения УЗО с IΔn ≥ 30 мA
|
Без отключения УЗО с IΔn ≥ 30 мA
|
|
|
Номинальное напряжение сети Un
|
220 В, 230 В, 240 В
|
|
|
Рабочий диапазон напряжений
|
180…270 В
|
|
|
Номинальная частота сети fn
|
50 Гц, 60 Гц
|
|
|
Рабочий диапазон частоты
|
45…65 Гц
|
|
|
Измерение активного RS и реактивного XS сопротивления петли короткого замыкания
|
||
|
0..19,99 Ом
|
0,01 Ом
|
±(6% + 10 е. м. р.) от ZS
|
|
20,0…199,9 Ом
|
0,1 Ом
|
±(6% + 5 е. м. р.) от ZS
|
|
Ток короткого замыкания IK петли
|
||
|
0,058…1,999 A
|
0,001 A
|
Определяется по основной погрешности полного сопротивления петли короткого замыкания
|
|
2,00...19,99 A
|
0,01 A
|
|
|
20,0...199,9 A
|
0,1 A
|
|
|
200...1999 A
|
1 A
|
|
|
2,00...19,99 кA
|
0,01 кA
|
|
|
20,0…40,0 кA
|
0,1 кA
|
|
|
Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА
|
||
|
0...19,99 Ом
|
0,01 Ом
|
±(2% и.в. + 3 е.м.р.)
|
|
20,0...199,9 Ом
|
0,1 Ом
|
|
|
200...400 Ом
|
1 Ом
|
|
|
Напряжение на разомкнутых измерительных проводниках
|
4…9 В
|
|
|
Выходной ток при R<2 Ом
|
мин. 200 мA (ISC: 200..250 мA)
|
|
|
Компенсация сопротивления измерительных проводников
|
да
|
|
|
Измерение двунаправленным током
|
да
|
|
|
Измерение активного сопротивления малым током
|
||
|
0,0...199,9 Ом
|
0,1 Ом
|
±(3% и. в. + 3 е. м. р.)
|
|
200...1999 Ом
|
1 Ом
|
|
|
Напряжение на разомкнутых измерительных проводниках
|
4…9 В
|
|
|
Выходной ток < 8 мA
|
да
|
|
|
Звуковая индикация при сопротивлении < 30 Ом±50%
|
да
|
|
|
Компенсация сопротивления измерительных проводников
|
да
|
|
|
Дополнительные характеристики
|
||
|
Класс изоляции
|
двойная, согласно PN-EN 61010-1 и IEC 61557
|
|
|
Категория безопасности
|
IV 300V (III 600V), согласно PN-EN 61010-1
|
|
|
Степень защиты корпуса согласно PN-EN 60529
|
IP65
|
|
|
Питание измерителя
|
щелочные батарейки 4×1,5 В LR6 (C); аккумуляторные батареи NiMH 4x1,5 В LR6 (C)
|
|
|
Габаритные размеры
|
220×98×58 мм
|
|
|
Масса измерителя
|
около 1 кг
|
|
|
Температура хранения
|
–20...+70° C
|
|
|
Рабочая температура
|
0...+50° C
|
|
|
Время до самовыключения (Auto-OFF)
|
устанавливается в меню прибора
|
|
|
Количество измерений Z (для щелочных батареек)
|
>5000 (2 измерения в минуту)
|
|
|
Память результатов измерений
|
990 ячеек, 10000 результатов
|
|
|
Интерфейс
|
радиоканал OR-1
|
|
