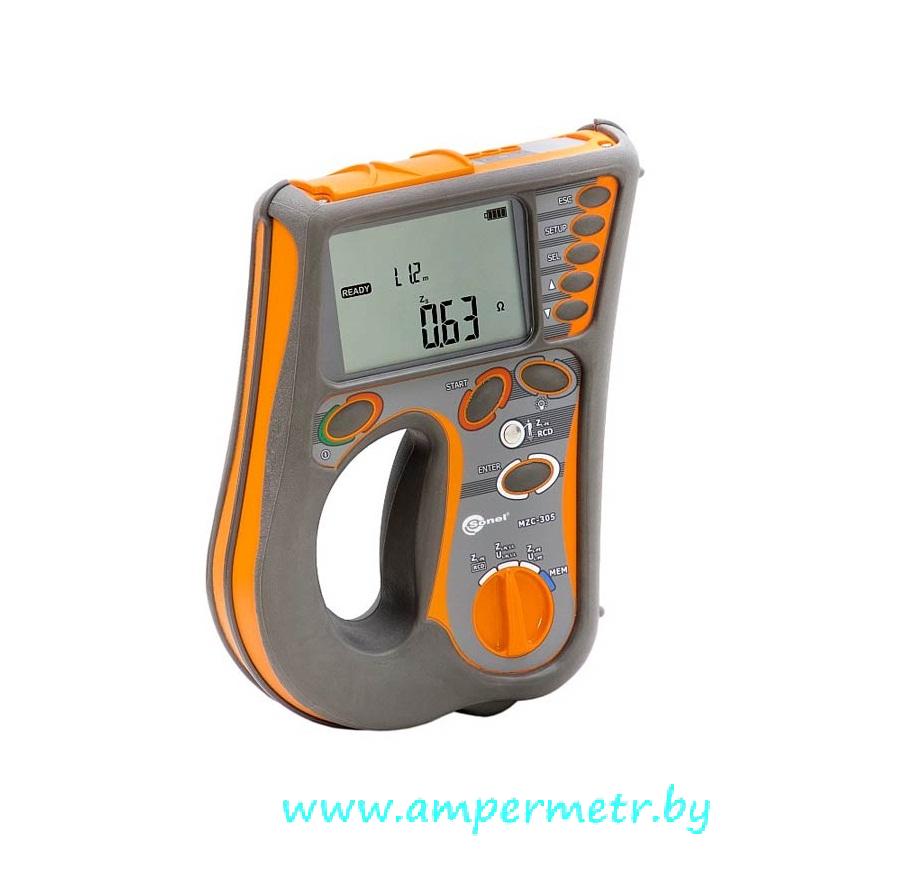

MZC-305 - измеритель параметров цепей электропитания зданий Sonel (MZC305)
Измерение полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО
Описание
|
Измерение напряжения переменного тока (True RMS)
|
||
|
Диапазон
|
Разрешение
|
Основная погрешность
|
|
0,0...249,9 В
|
0,1 В
|
±(2% и. в. + 4 е. м. р.)
|
|
250...750 В
|
1 В
|
± (2% и. в. + 2 е. м. р.)
|
|
Диапазон частоты
|
45...65 Гц
|
|
|
Измерение параметров петли короткого замыкания ZL-PE, ZL-N, ZL-L
|
||
|
Измерение полного сопротивления петли короткого замыкания ZS
|
||
|
0...19,99 Ом
|
0,01 Ом
|
±(5% и. в. + 3 е. м. р.)
|
|
20,0...199,9 Ом
|
0,1 Ом
|
±(4% и. в. + 3 е. м. р.)
|
|
200...1999 Ом
|
1 Ом
|
|
|
Номинальное напряжение сети UnL-N/ UnL-L
|
110/190В, 115/200В, 127/220В, 220/380В, 230/400В, 240/415В, 290/500В, 400/690В
|
|
|
Рабочий диапазон напряжения
|
100…440 В (для ZL-PE и ZL-N) и 100…750В (для ZL-L)
|
|
|
Номинальная частота сети fn
|
50 Гц, 60 Гц
|
|
|
Рабочий диапазон частоты
|
45…65 Гц
|
|
|
Максимальный измерительный ток
|
36,7A (10мс) для 690В, 21,3A (10мс) для 400В, 24,5A (10мс) для 230В, 12,2A (10мс) для 115В
|
|
|
Измерение активного RS и реактивного XS сопротивления петли короткого замыкания
|
||
|
0...19,99 Ом
|
0,01 Ом
|
±(5% и. в. + 5 е. м. р.) от ZS
|
|
20,0...199,9 Ом
|
0,1 Ом
|
|
|
Ток короткого замыкания IK петли
|
||
|
0,058…1,999 A
|
0,001 A
|
Определяется по основной погрешности полного сопротивления петли короткого замыкания
|
|
2,00...19,99 A
|
0,01 A
|
|
|
20,0...199,9 A
|
0,1 A
|
|
|
200...1999 A
|
1 A
|
|
|
2,00...19,99 кA
|
0,01 кA
|
|
|
20,0…40,0 кA
|
0,1 кA
|
|
|
Измерение параметров петли короткого замыкания ZL-PE RCD (без срабатывания УЗО)
|
||
|
Измерение полного сопротивления петли короткого замыкания ZS
|
||
|
0...19,99 Ом
|
0,01 Ом
|
±(6% и.в. + 10 е.м.р.)
|
|
20,0...199,9 Ом
|
0,1 Ом
|
±(6% и. в. + 5 е. м. р.)
|
|
200...1999 Ом
|
1 Ом
|
|
|
Без отключения УЗО с IΔn ≥ 30 мA
|
да
|
|
|
Номинальное напряжение сети Un
|
110В, 115В, 127В, 220В, 230В, 240В, 390В, 400В
|
|
|
Рабочий диапазон напряжений
|
100…440 В
|
|
|
Номинальная частота сети fn
|
50 Гц, 60 Гц
|
|
|
Рабочий диапазон частоты
|
45…65 Гц
|
|
|
Измерение активного RS и реактивного XS сопротивления петли короткого замыкания
|
||
|
0..19,99 Ом
|
0,01 Ом
|
±(6% + 10 е. м. р.) от ZS
|
|
20,0…199,9 Ом
|
0,1 Ом
|
±(6% + 5 е. м. р.) от ZS
|
|
Ток короткого замыкания IK петли
|
||
|
0,058…1,999 A
|
0,001 A
|
Определяется по основной погрешности полного сопротивления петли короткого замыкания
|
|
2,00...19,99 A
|
0,01 A
|
|
|
20,0...199,9 A
|
0,1 A
|
|
|
200...1999 A
|
1 A
|
|
|
2,00...19,99 кA
|
0,01 кA
|
|
|
20,0…40,0 кA
|
0,1 кA
|
|
|
Дополнительные характеристики
|
||
|
Класс изоляции
|
двойная, согласно PN-EN 61010-1 и IEC 61557
|
|
|
Категория безопасности
|
IV 600V (III 1000V), согласно PN-EN 61010-1
|
|
|
Степень защиты корпуса согласно PN-EN 60529
|
IP54
|
|
|
Питание измерителя
|
щелочные батарейки 4×1,5 В LR6 (C);
аккумуляторные батареи NiMH 4x1,5 В LR6 (C)
|
|
|
Габаритные размеры
|
260×190×60 мм
|
|
|
Масса измерителя
|
около 2,2 кг
|
|
|
Температура хранения
|
–20...+60° C
|
|
|
Рабочая температура
|
0...+45° C
|
|
|
Время до самовыключения (Auto-OFF)
|
120 сек
|
|
|
Количество измерений Z (для щелочных батареек)
|
>3000 (2 измерения в минуту)
|
|
|
Память результатов измерений
|
990 ячеек, 3500 результатов
|
|
|
Интерфейс
|
USB
|
|
