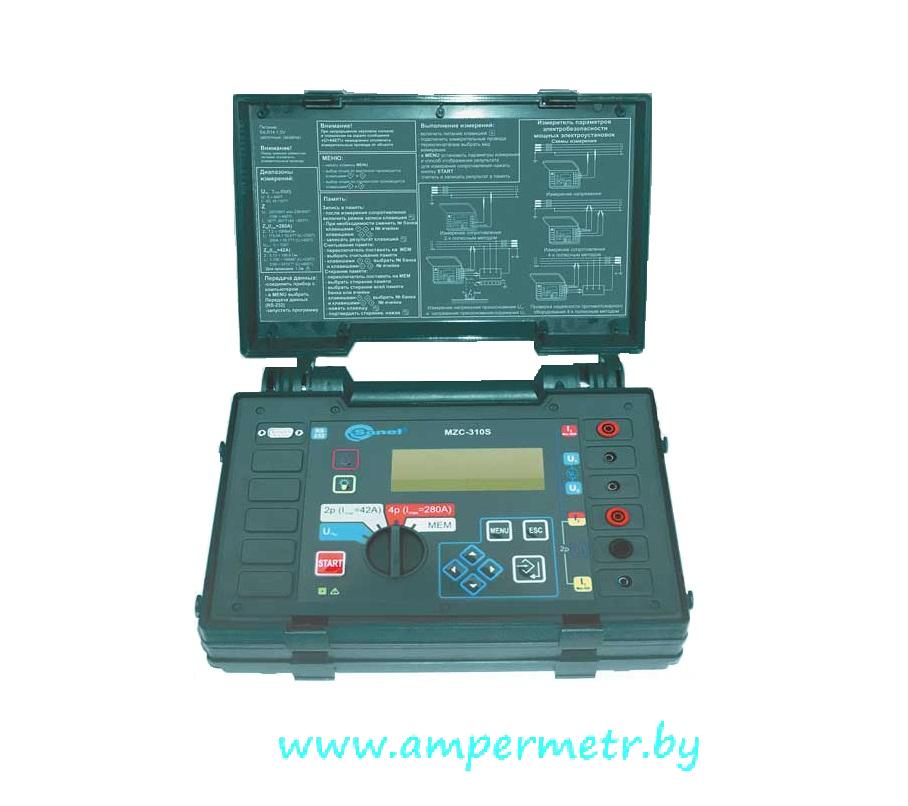

MZC-310S - измеритель параметров электробезопасности мощных электроустановок Sonel (MZC310 S)
Измеритель параметров электробезопасности мощных электроустановок MZC-310 предназначен для измерения параметров петли короткого замыкания измерительным током до 42А по 2-х проводной схеме в домах и офисах или током до 280А по 4-х проводной схеме на электростанциях и распределительных установках, что обеспечивает возможность проведения измерений с высокой точностью и разрешением от 0,1 мОм.
Описание
|
Измерение напряжения
|
||||||||||||||
|
Диапазон
|
0...440 В
|
|||||||||||||
|
Разрешение
|
1 В
|
|||||||||||||
|
Основная погрешность
|
± (2% и. в. + 2 ед. мл. разряда)
|
|||||||||||||
|
Диапазон частот: 45...65 Гц. Входное сопротивление вольтметра: ≥ 200 кОм
|
||||||||||||||
|
Измерение параметров петли короткого замыкания при максимальном рабочем токе (4p, Imax=280 A) Измерение полного Zs, активного Rs и реактивного Xs сопротивления петли короткого замыкания
|
||||||||||||||
|
Диапазон
|
0,0...199,9 мОм
|
200...1999 мОм
|
||||||||||||
|
Разрешение
|
0,1 мОм
|
1 мОм
|
||||||||||||
|
Основная погрешность
|
± (2% и. в. + 2 мОм)
|
|||||||||||||
|
Диапазон измерения Zs согласно IEC 61557...7,2 мОм ÷ 1999 мОм
|
||||||||||||||
|
Расчёт ожидаемого тока короткого замыкания Iк (Imax = 280 А)
|
||||||||||||||
|
Диапазон
|
110,0 А...199,9 A
|
200 A...1999 A
|
2,00 кА...19,99 кА
|
20,0 кА...199,9 кА
|
200 кА...*
|
|||||||||
|
Разрешение
|
0,1 A
|
1 A
|
0,01 кА
|
0,1 кА
|
1 кА
|
|||||||||
|
Основная погрешность
|
Определяется по основной погрешности полного сопротивления петли короткого замыкания.
|
|||||||||||||
|
Диапазон измерения Iк согласно IEC 61557: для Un= 220 В...110,0 А ÷ 30,6 кА; для Un= 380 В...190 А ÷ 52,9 кА
Диапазон отображения Iк * 220 кА для Ul-n
380 кА для Ul-l |
||||||||||||||
|
Измерение напряжения прикосновения UST (поражающего Uт)
|
||||||||||||||
|
Диапазон
|
0...100 В
|
|||||||||||||
|
Разрешение
|
1 В
|
|||||||||||||
|
Основная погрешность
|
± (10% и.в. + 2 ед. мл. разряда)
|
|||||||||||||
|
При расчётах Uт активное сопротивление тела человека принимается - 1 кОм
|
||||||||||||||
|
Измерение параметров петли короткого замыкания при стандартном рабочем токе (2p, Imax=42 A) Измерение полного Zs, активного Rs и реактивного Xs сопротивления петли короткого замыкания
|
||||||||||||||
|
Диапазон
|
0,13...199,9 Ом
|
0,15...199,9 Ом
|
0,19...199,9 Ом
|
0,25...199,9 Ом
|
||||||||||
|
Провод измерительный
|
1,2 м
|
5 м
|
10 м
|
20 м
|
||||||||||
|
Основная погрешность
|
Определяется по основной погрешности полного сопротивления петли короткого замыкания.
|
|||||||||||||
|
Диапазон измерения согласно IEC 61557
|
||||||||||||||
|
Диапазон отображения Zs, Rs, Xs
|
||||||||||||||
|
Диапазон
|
0,00...19,99 Ом
|
20,0...199,9 Ом
|
||||||||||||
|
Разрешение
|
0,01 Ом
|
0,1 Ом
|
||||||||||||
|
Основная погрешность
|
± (2% и. в. + 3 ед. мл. разряда)
|
± (2% и. в. + 3 ед. мл. разряда)
|
||||||||||||
|
Диапазон измерения Zs согласно IEC 61557...7,2 мОм ÷ 1999 мОм
|
||||||||||||||
|
Расчёт ожидаемого тока короткого замыкания Iк (Imax=42 A)
|
||||||||||||||
|
Диапазон измерения Iк для Un = 220 В
|
1,10 А...1768 А
|
1,10 А...1338 А
|
1,10 А...1207 А
|
1,10 А...884 А
|
||||||||||
|
Провод измерительный
|
1,2 м
|
5 м
|
10 м
|
20 м
|
||||||||||
|
Диапазон измерения Iк для Un = 380 В
|
1,9 А...3,05 кА
|
1,9 А...2,54 кА
|
1,9 А...2,08 кА
|
1,9 А...1,53 кА
|
||||||||||
|
Диапазон отображения Iк
|
||||||||||||||
|
Диапазон
|
1,150 А...1,999 А
|
2,00 А...19,99 А
|
20,0 А...199,9 А
|
200 А...1999 А
|
2,00 кА...19,99 кА
|
20,0 кА...38,0 кА
|
||||||||
|
Разрешение
|
0,001 А
|
0,01 А
|
0,1 А
|
1 А
|
0,01 кА
|
0,1 кА
|
||||||||
|
Основная погрешность
|
Определяется по основной погрешности полного сопротивления петли короткого замыкания
|
|||||||||||||
|
Условия применения
|
||||||||||||||
|
Напряжение фазное
|
220 В или 230 В
|
|||||||||||||
|
Напряжение междуфазное
|
380 В или 400 В
|
|||||||||||||
|
Диапазон напряжения, при котором выполнимо измерение петли
|
180 В...440 В
|
|||||||||||||
|
Частота номинальная для данной цепи
|
50 Гц и 60 Гц (45...65 Гц)
|
|||||||||||||
|
Дополнительные технические характеристики
|
||||||||||||||
|
Класс изоляции
|
двойная, согласно PN-EN 61010-1 и IEC 61557
|
|||||||||||||
|
Категория безопасности
|
IV 300В согласно PN-EN 61010-1
|
|||||||||||||
|
Степень защиты корпуса согласно PN-EN 61010-1
|
IP20
|
|||||||||||||
|
Питание
|
Элементы питания алкалиновые LR14 (5 шт.)
|
|||||||||||||
|
Температура хранения
|
-20...+60°C
|
|||||||||||||
|
Температура номинальная
|
+20...+25°C
|
|||||||||||||
|
Температурный коэффициент
|
± 0,1% измеряемого значения /°C
|
|||||||||||||
|
Время до самовыключения
|
120 секунд
|
|||||||||||||
|
Дисплей
|
графический 192 х 64 пункта
|
|||||||||||||
|
Стандарт качества
|
разработка, проект и производство согласно ISO 9001
|
|||||||||||||
|
Заряда одного комплекта элементов питания достаточно для проведения 2000 измерений ( 4 измерения/мин.)
|
||||||||||||||
|
Общие характеристики
|
||||||||||||||
|
Класс защиты
|
IV 300 В согласно PN-EN 61010-1
|
|||||||||||||
|
Номер в Госреестре
|
32498-06
|
|||||||||||||
|
Температурный диапазон
|
0...+40° С
|
|||||||||||||
|
Габариты ШxВxГ
|
295×95×222 мм
|
|||||||||||||
|
Масса
|
2,2 кг
|
|||||||||||||
