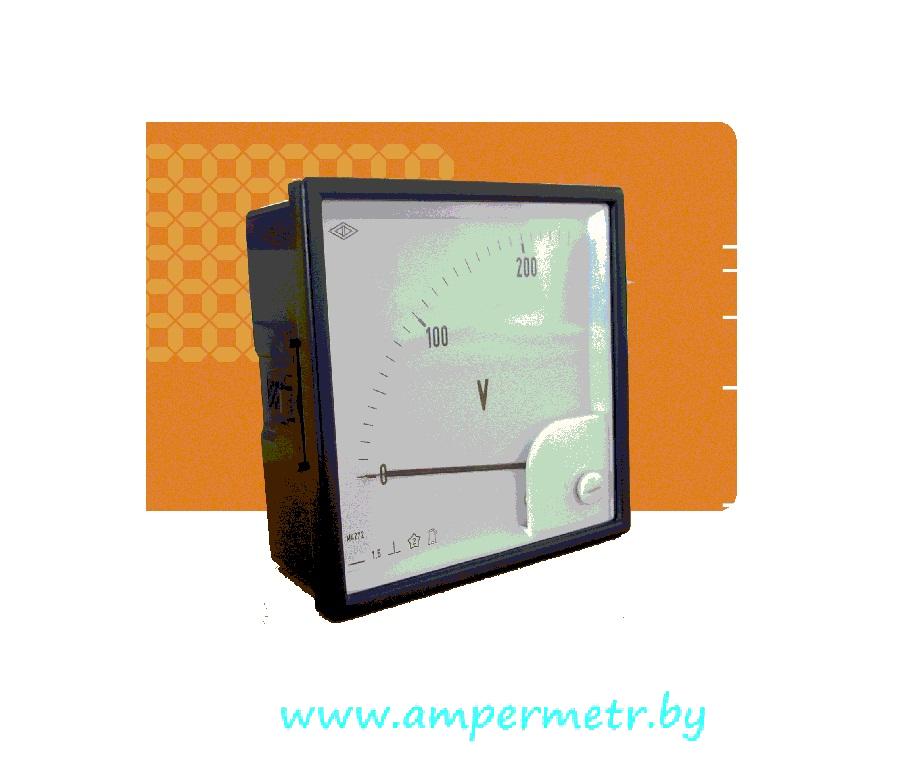

Приборы с квадратным цоколем.

Тип прибора

М4278

М42670

М4276

М4277М

М4272

М4273М

Размеры лицевой панели, mm

48х48

72х72

96х96

Вырез в щите, mm

44,8х44,8

67х67

90,5х90,5

Длина шкалы, mm, не менее

38

57

93

Класс точности

1,5

1,5

1,5

Масса, kg, не более

0,12

0,2

0,28

М4272, М4276, М4278

Диапазон измерений

Способ включения

Условия эксплуатации

mA - 0,5; 1; 1,5; 2,5;3; 4; 5; 6; 10; 15; 20; 25; 30; 40; 50; 60; 100; 150; 250; 300; 400; 500; 600

Непосредственно

Температура -30...+50°С, относительная влажность 90% при температуре +30°С.

Вибропрочность:

ускорение 5...30m/s²,

частота 10...70Hz.

Ударопрочность:

ускорение 50m/s², частота ударов 10...50 в min.

А - 1; 1,5; 2; 2,5; 3; 4; 5; 6; 10*

А – 10**; 15; 20; 25; 30 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500; 600; 750

С наружным шунтом на 75mV и калиброванными проводами сопротивлением 0,035

kA - 1; 1,5; 2,5; 4; 6; 10; 15

А – 200; 600

С наружным шунтом на 150 mV и калиброванными проводами сопротивлением 0,035

kA – 1; 2; 3; 4; 5; 6; 8; 10; 15; 20; 30

V - 1; 1,5; 2,5; 4; 6; 10; 15; 25; 40; 60; 100; 150; 250; 300; 400; 500; 600

Непосредственно

kV - 1; 1,5; 2,5; 3; 4; 6*; 10; 15

С внешним добавочным сопротивлением с номинальным током 1mA

* - только для М4272 и М4276

** - только для М4278

М4273М, М4277М, М42670

Диапазон измерений

Способ включения

Условия эксплуатации

µA - 40; 60; 100; 150; 250; 400; 600; 1000

Непосредственно

Температура -30...+50°С, относительная влажность 90% при температуре +30°С.

Вибропрочность:

ускорение 5...30m/s²

частота 10…70Hz

Ударопрочность:

ускорение 50m/s²

частота 10…50 ударов в мин.

mV - 25; 40; 60; 100; 150; 250; 400; 600

С калиброванными проводами сопротивлением 0,035

М4272(с), М4276(с)

Диапазонизмерений

Способвключения

Условияэксплуатации

мА – 1; 1,5; 2,5; 4; 5; 6; 10; 15; 20; 25; 40; 50; 60; 100; 150; 250; 400; 600

Непосредственно

Температура -30...+50 °С, относительная влажность 90 % при тем­пературе +30 °С.

Вибропрочность:

ускорение 5...30 м/с²,

частота 10...70 Гц. Ударопрочность:

ускорение 50 м/с²,

частота 10...50 ударов в мин.

А – 1; 1,5; 2,5; 4; 6; 10; 15

А – 1; 1,5, 2; 2,5; 3; 4; 5; 6; 7,5; 10; 15; 25; 40; 60; 100; 150; 200; 250; 400; 600

С наружным калиброванным шунтом на 60 мВ, с калиброванными проводами сопротивлением 0,035 Ом

кА – 1; 1,5; 2,5; 4; 6; 10; 15

А – 1; 1,5; 2; 2,5; 3; 4; 5; 6; 7,5; 10; 15; 20; 30; 50; 75; 100; 150; 200; 300; 500; 750

С наружным калиброванным шунтом на 75 мВ, с калиброванными проводами сопротивлением 0,035 Ом

кА – 1; 1,5; 2; 3; 4; 5; 6; 7,5

В – 1; 1,5; 2,5; 4; 6; 10; 15; 25; 40; 60; 100; 150; 250; 300; 400; 500; 600

Непосредственно

кВ – 1; 1,5; 3; 5; 7,5; 10; 15

С добавочным сопротивлением с номи­нальным током 5 мА

кВ - 1; 2,5; 4; 5; 6; 10; 15

С добавочным сопротивлением с номи­нальным током 1 мА

М4273(с), М4277(с)

Диапазонизмерений

Способвключения

Условияэксплуатации

µA - 100; 150; 250; 400; 600; 1000

Непосредственно

Температура -30 …+50 °C, относительная влажность 90 % при тем­пературе +30 °C. Вибропрочность: ускорение 5…30 м/с², частота 10…70 Гц. Ударопрочность: ускорение 50 м/с², частота 10…50 ударов в мин.

mV - 60; 100; 150; 250; 400; 600
