Измерительные приборы постоянного тока и напряжения - Щ00, Щ01, Щ02.01

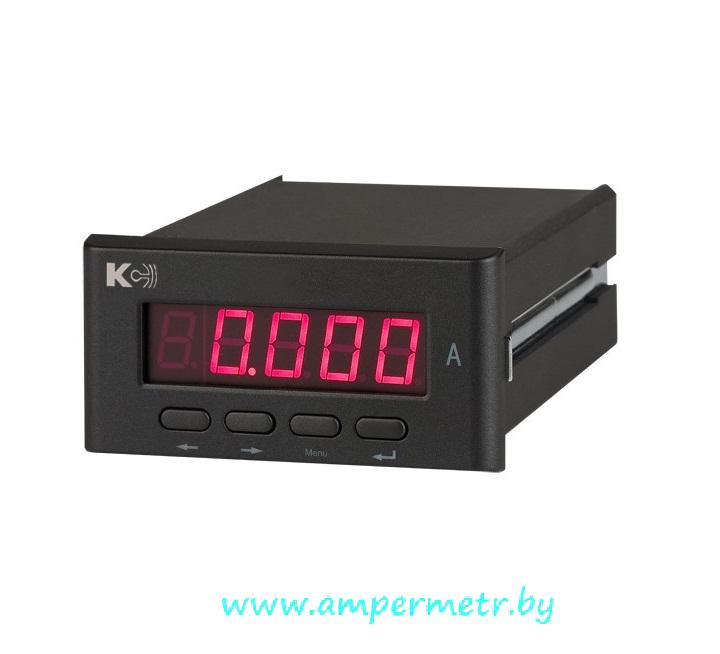

Приборы щитовые цифровые электроизмерительные Щ00, Щ01, Щ02.01 предназначены для измерения силы тока или напряжения в цепях постоянного тока. Они могут применяться в энергетике и других областях промышленности для контроля электрических параметров. Приборы являются однопредельными и имеют исполнения по конструкции, диапазону измерений, напряжению питания, цвету индикаторов, классу точности.

Описание

Тип	Габаритные размеры / вырез в щите, мм	Высота знака, мм	Класс точности
Щ00	48х24х90 / 42х19	9	0,2 0,4
Щ01	96х24х90 / 90х18	10
Щ02.01	96х48х90 / 90х42	20

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максимальный диапазон показаний	от -1999 до +1999
Рабочий диапазон температур	от +5°С до +50°С
Влажность воздуха, не более	80% при +25 ºС
Температура транспортирования	от -50°С до +55°С
Количество цифровых индикаторов	4
Класс точности	0,2 или 0,4
Мощность потребления с напряжением питания постоянного тока, не более	2ВА
Степень защиты по передней панели	IP40
Время преобразования, не более	1,5с
Гальваническое разделение входных цепей	нет
Гальваническое разделение по питанию	есть (кроме Щ00)
Максимально допустимая перегрузка по входному сигналу (длительность)	150% (1 минута)
Входное сопротивление при измерении напряжения, не более	1МОм
Падение напряжения на приборе при измерении силы тока, не более: для диапазонов измерения 2мА, 20мА, 100мА, 200мА, 2000мА, 2А,. для диапазонов измерения 5мА, 10мА, 50мА, 500мА, 1000мА, 1А.	200мВ 100мВ

Исполнения по напряжению питания

Напряжение питания	Тип прибора
Напряжение питания	Щ00	Щ01	Щ02.01
(5 ± 0,25)В постоянного тока	+	+	+
(12 ± 0,6)В постоянного тока	-	+	+
(24 ±1,2)В постоянного тока	-	+	+

Щ – А – В – С – D – E

A. Тип прибора (по габаритам)

00 - 48х24

01 - 96х24

02.01 - 96х48

B. Диапазон измерения при непосредственном подключении:

мВ: 100; 200; 500; 1000; 2000;
В: 1; 2; 5; 10; 20; 50; 100; 200; 500*
мА: 2; 5; 10; 20; 50; 100; 200; 500; 1000; 2000;
A: 1; 2; 5; 10; 20; 50; 100; 200; 500; 1000; 2000;

Примечание: * – Кроме прибора Щ00
Примечание: Подключение по току от 2А до 2000А - с внешним шунтом на номинальное напряжение 75мВ, или 100мВ, или 150мВ; от 2мА до 1А - непосредственно;

С. Питание:

5ВН – (5 ± 0,25)В постоянного тока

12ВН – (12 ± 0,6)В постоянного тока

24ВН – (24 ±1,2)В постоянного тока

D. Цвет индикатора:

К – Красный цвет индикатора
З – Зеленый цвет индикатора
Ж – Желтый цвет индикатора

E. Класс точности:

0,2
0,4
