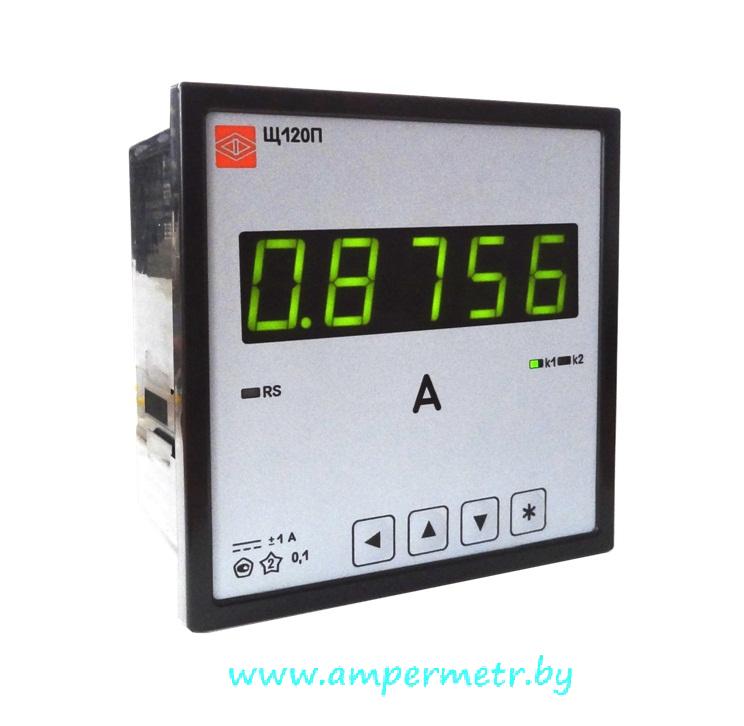

Измерительные приборы постоянного тока (амперметры и вольтметры постоянного тока) - Щ02П, Щ72П, Щ96П, Щ120П
Амперметры и вольтметры постоянного тока предназначены для измерения и преобразования силы тока и напряжения в цепях постоянного тока в выходные унифицированные сигналы постоянного тока и последовательный цифровой интерфейс RS485.
Приборы постоянного тока могут применяться в комплекте с первичными преобразователями. Возможность обмена информацией по интерфейсу RS485, наличие выходных унифицированных сигналов постоянного тока и дискретных выходов позволяют использовать приборы в автоматизированных системах различного назначения.
В приборах постоянного тока предусмотрена возможность программирования с помощью встроенных кнопок или по интерфейсу:
- диапазона показаний, положения десятичной точки;
- уровня контролируемых значений входных сигналов (уставок);
- изменение яркости свечения цифровых индикаторов;
- параметров интерфейса.
Описание
|
Тип |
Габаритные размеры / вырез в щите, мм |
Высота |
Масса, кг, |
|
Щ02П |
96х48х122 / 92х45 |
14 |
0,4 |
|
Щ72П |
72х72х76 / 68х68 |
10 |
0,2 |
|
Щ96П |
96х96х76 / 92х92 |
14 |
0,5 |
|
Щ120П |
120х120х76 / 112х112 |
20 |
0,6 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Класс точности |
0,1 или 0,2 |
|
Рабочий диапазон температур |
УХЛ3.1 (от -40°С до +70°С) |
|
Максимальный диапазон показаний |
от -19999 до +19999 |
|
Количество измерительных каналов |
1 |
|
Гальваническая развязка входных и выходных цепей, цепей питания |
есть |
|
Степень защиты по передней панели |
IP50; IP52 (для исполнения М) |
|
Интерфейс RS485 (протокол MODBUS RTU) |
основной для передачи данных; дополнительный (Щ96П, Щ120П) для передачи данных или подключения к табло производства ОАО «Электроприбор» |
|
Скорость обмена по интерфейсу |
4800, 9600, 19200, 38400 бод |
|
Аналоговый выход (класс точности 0,5)
|
Количество: 0; 1; 2 Диапазоны: 0-5мА; 4-20мА; 0-20мА; 0-2,5-5мА; 4-12-20мА; 0-10-20мА |
|
Сопротивление нагрузки |
2,5кОм для диапазонов 0-5мА 0,5кОм для диапазонов 0-20мА; 4-20мА |
|
Дискретный выход |
Количество: 0; 1(Щ72П); 2 Постоянное напряжение 300В, 100мА или переменное напряжение 200В, 100мА |
|
Максимально допустимая перегрузка по входному сигналу |
150% (1 минута) |
|
Время измерения, не более |
0,2с |
|
Время установления выходного аналогового сигнала, не более |
1,0с |
|
Входное сопротивление при измерении напряжения, не менее |
1МОм |
|
Мощность потребления, не более |
6В·А |
|
Межповерочный интервал |
6 лет |
|
Гарантийный срок эксплуатации |
5 лет |
|
Средний срок службы |
30 лет |
|
Средняя наработка на отказ |
150000 час. |
|
Примечание: подключение питания и входного сигнала осуществляется клеммными соединителями «под винт» одножильными проводами сечением до 4 мм2, многожильными до 2,5 мм2 |
|
02П – 96x48
72П – 72x72
96П – 96x96
120П – 120x120
B. Диапазон измерения при непосредственном подключении:мВ: 60; 75; 100; 150; 200; 250; 500; 1000; 2000
В: 1; 2; 5; 10; 2…10; 20; 50; 100; 150; 200; 250; 500; 750
мА: 2; 5; 10; 20; 4-20; 50; 100; 200; 500; 1000; 2000
A: 1;2
Коэффициент преобразованияIн/Uш при подключении через внешний шунт с номинальным напряжением 60мВ, 75мВ, 100мВ, 150мВ
Примечание: При отличии диапазона показаний от диапазона измерений входного сигнала и от коэффициента преобразования шунта дополнительно указать заказанный диапазон показаний в примечании к формуле заказа.
C. Питание:
5ВН – (5 +4/-0,5)В постоянного тока
12ВН – (12 +6/-3)В постоянного тока
24ВН – (24 +12/-6)В постоянного тока
220ВУ – от 85 до 253В переменного тока частотой (50 ± 0,5)Гц
или от 100 до 265В постоянного тока
230В – от 85 до 253В переменного тока частотой (50 ± 0,5)Гц
1RS –один RS485 (основной)
2RS –два RS485 (основной и дополнительный)(Щ96П, Щ120П)
E. Аналоговые и дискретные выходы:
А – 0-5мА; В – 4-20мА; С – 0-20мА
АР– 0-2,5-5мА; ВР– 4-12-20мА;
СР – 0-10-20мА;
Например: (В) или (А,С), или (А,АР) и т.д.
02 - два дискретных без аналоговых (только для Щ72П)
11 - один аналоговый и один дискретный (Щ72П)
12 – один аналоговый и два дискретных (кроме Щ72П)
20 – два аналоговых без дискретных
22 – два аналоговых и два дискретных выхода (кроме Щ72П)
х – при отсутствии
А – 0-5мА; В – 4-20мА; С – 0-20мА
АР– 0-2,5-5мА; ВР– 4-12-20мА;
СР – 0-10-20мА;
Например: (В) или (А,С), или (А,АР) и т.д.
F. Цвет индикатора
К - красный
З - зеленый
Ж - желтый
H. Класс точности:0,1
0,2
H. Специсполнение:
М – эксплуатация на морских судах
А – эксплуатация на АЭС (класс безопасности 4)
При отсутствии специсполнения параметр не указывается
