Электроизмерительные приборы переменного тока серии ЩП

Приборы предназначены для измерения и преобразования действующего значения силы тока, напряжения и значения частоты в однофазных и трехфазных цепях переменного тока в выходные унифицированные сигналы постоянного тока и последовательный цифровой интерфейс RS485. Возможность обмена информацией по интерфейсу RS485 и дискретных выходов наличие выходных унифицированных сигналов постоянного тока позволяют использовать приборы в автоматизированных системах различного назначения. В приборах предусмотренавозможность программирования с помощью встроенных кнопок или по интерфейсу: - диапазона показаний, положения десятичной точки; - уровня контролируемых значений входных сигналов (уставок); - изменение яркости свечения цифровых индикаторов; - параметров интерфейса.

Описание

Тип	Габаритные размеры / вырез в щите, мм	Высота знака, мм	Масса, кг, не более

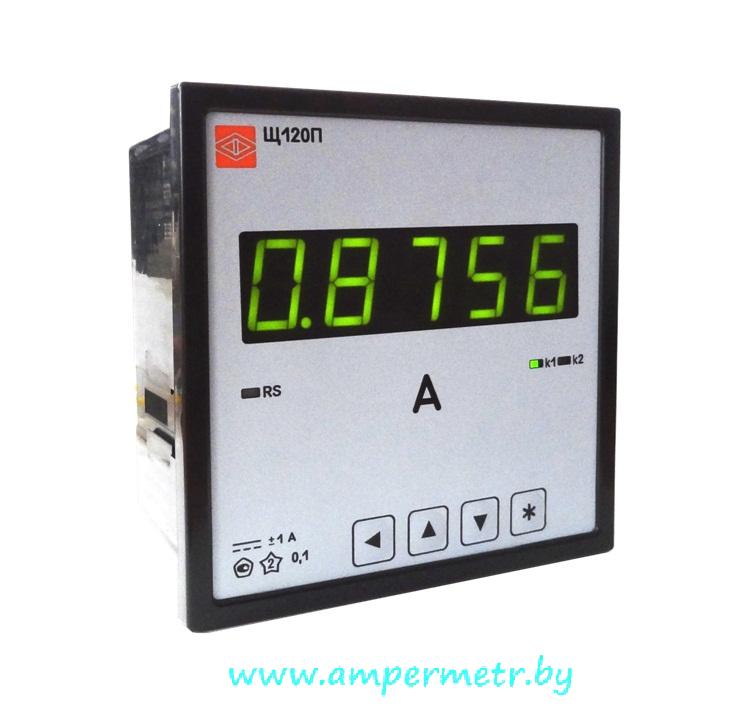

ЩП02П	96х48х122 / 92х45	20	0,4
ЩП72П	72х72х76 / 68х68	14	0,2
ЩП96П	96х96х76 / 92х92	20	0,5
ЩП120П	120х120х76 / 112х112	20	0,5

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс точности	0,2 или 0,5
Рабочий диапазон температур	УХЛ3.1 (от -40°С до +70°С)
Максимальный диапазон показаний	от 0 до +9999
Область частот измеряемых и преобразуемых сигналов	от 45 до 65Гц
Количество измерительных каналов	1
Количество отображаемых параметров	1 или 2 (ЩП72П, ЩП96П, ЩП120П) для отображения частоты напряжения входного сигнала
Гальваническая развязка входных и выходных цепей, цепей питания	есть
Степень защиты по передней панели	IP50; IP52 (для исполнения М)
Интерфейс RS485 (протокол MODBUS RTU)	основной для передачи данных; дополнительный (ЩП96П, ЩП120П) для передачи данных или подключения к табло производства ОАО «Электроприбор»
Скорость обмена по интерфейсу	4800, 9600, 19200, 38400 бод
Аналоговый выход (класс точности 0,5)	количество: 0; 1; 2 диапазоны: 0-5мА; 4-20мА; 0-20мА; 0-2,5-5мА; 4-12-20мА; 0-10-20мА
Сопротивление нагрузки	2,5кОм для диапазонов 0-5мА 0,5кОм для диапазонов 0-20мА, 4-20мА
Дискретный выход	количество: 0; 1 (ЩП72П);2 постоянное напряжение 300В, 100мА или переменное напряжение 200В, 100мА
Максимально допустимая перегрузка по входному сигналу	150% (1 минута)
Время измерения, не более	0,2с
Время установления выходного аналогового сигнала, не более	1,0с
Входное сопротивление при измерении напряжения, не менее	1МОм
Падение напряжения при измерении силы тока 5А, не более	30мВ
Мощность потребления, не более	6В·А
Межповерочный интервал	6 лет
Гарантийный срок эксплуатации	5 года
Средний срок службы	30 лет
Средняя наработка на отказ	150000 час.
Примечание: подключение питания и входного сигнала осуществляется клеммными соединителями «под винт» одножильными проводами сечением до 4 мм², многожильными до 2,5 мм²

Форма заказа
ЩПА – В1,B2 – C – D – E – F – H

А Тип прибора (по габаритам):
02П – 96х48
72П – 72х72
96П – 96х96
120П – 120х120

B1 Диапазон измерения при непосредственном подключении:
мВ: 100; 150; 200; 250; 500; 1000; 2000
В: 1; 2; 5; 10; 20; 50; 100; 150; 200; 250; 500; 750
мА: 2; 5; 10; 20; 50; 100; 200; 500; 1000; 2000
А: 1; 2; 5
Примечание – Диапазон измерений может отличаться от указанных и быть любым с номинальным значением в пределах от 100мВ до 750В или от 2мА до 5А.
Коэффициент трансформациипри подключении через внешние трансформаторы тока или напряжения
Iн/1А, Iн/5А, Uн/100В, Uн/380В

Примечание – При отличии диапазона показаний от диапазона измерений входного сигнала и от коэффициента трансформации дополнительно указать заказанный диапазон показаний в примечании к формуле заказа
B2 Диапазон измерения частоты входного сигнала на дополнительном индикаторе (кроме ЩП02П)
Гц: 45…65
При отсутствии дополнительного индикатора параметр В2 не указывается

С Питание
5ВН – (5 +4/-0,5) В постоянного тока
12ВН – (12 +6/-3) В постоянного тока
24ВН – (24 +12/-6) В постоянного тока
220ВУ – от 85 до 253 В переменного тока частотой (50 ± 0,5) Гц
или от 100 до 265 В постоянного тока
230В – от 85 до 253 В переменного тока частотой (50 ± 0,5) Гц

D Интерфейс
1RS –один RS485 (основной)
2RS – два RS485 (основной и дополнительный)

E Аналоговые и дискретные выходы
02 – два дискретных без аналоговых (только для ЩП72П)
11 – один аналоговый и один дискретный (только для ЩП72П)
12 – один аналоговый и два дискретных
20 – два аналоговых без дискретных
22 – два аналоговых и два дискретных (толь-ко для ЩП120П)
х – при отсутствии
После цифры указать условное обозначение аналоговых выходов (сочетание любое):
А – 0-5мА; В – 4-20мА; С – 0-20мА
АР – 0-2,5-5мА; ВР– 4-12-20мА;
СР – 0-10-20мА
Например: (В) или (А,С), или (А,АР) и т.д.

F Цвет индикатора
К – красный
З – зеленый
Ж – желтый

G Класс точности
0,2
0,5

H Специсполнение
М – эксплуатация на морских судах
А – эксплуатация на АЭС (класс безопасности 4)
При отсутствии специсполнения параметр не указывается
