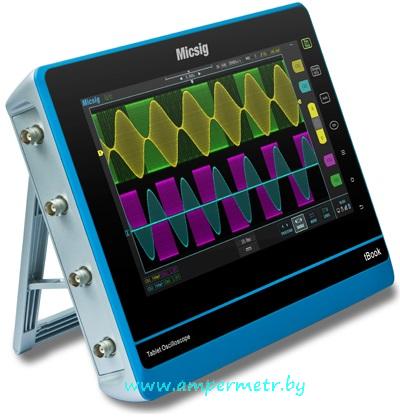

Портативные планшетные осциллографы серии tBook

НОВИНКА 2014 ГОДА – УНИКАЛЬНОЕ СОЧЕТАНИЕ ПАРАМЕТРОВ!

Описание

Серия портативных планшетных осциллографов tBook состоит из 18-ти моделей охватывающих частотный диапазон от 70 МГц до 1 ГГц (модели обозначаются в формате TO-XXY где X-кодировка полосы, Y-указывает на число каналов).

Ввиду уникального сочетания характеристик, цены и возможностей, эти приборы подойдут самому широкому кругу специалистов:

- Энергетики

- Профессиональные радиомонтажники и рядовые радиолюбители

- Наладчики КИПиСА, АСКУЭ, РЭАиП, и пр.

- Исследователи (НИОКР) и прочие специалисты, заинтересованные в портативном приборе с умеренной ценой и высокой функциональностью.

Преимущества и уникальные особенности приборов:

- Совершенно новый эргономичный дизайн – полнофункциональный осциллограф класса «hi-end» в формате практичного и компактного планшета под управлением ОС Android.

- огромный выбор моделей в линейке – полоса пропускания до 1 ГГц

- прибор может служить одновременно измерителем и логическим анализатором для большого количества типов современных промышленных шин - UART, LIN, CAN, SPI, I2C, 1553B, 429

- возможность поставки приборов с полностью изолированными каналами (модификации с гальванической развязкой - по желанию покупателя)

- Беспроводной интерфейс WiFi (802.11b/g/n) а также стандартный USB 2.0 и USB OTG

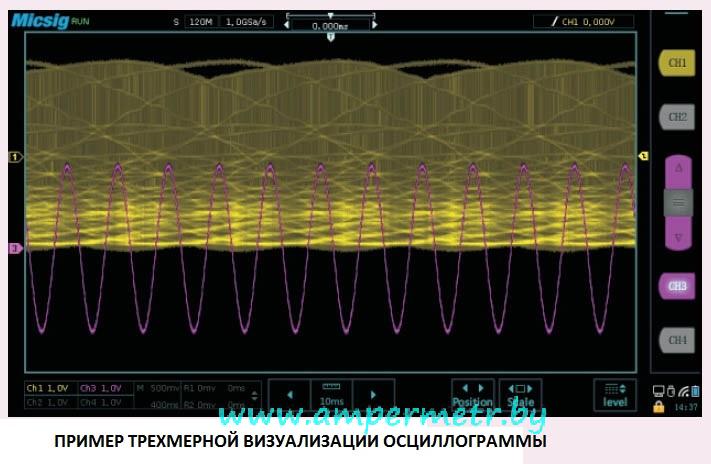

- Трехмерная (3D) визуализация осциллограммы. Обычный осциллограф отображает сигнал в 2 координатах – величина и время. Осциллограф tBook обеспечивает дополнительную размерность, которая позволяет судить о частоте повторения той или иной формы сигнала.

- Колоссальная вычислительная мощность прибора - Скорость захвата до 200 тысяч сигналов/сек, что фактически является пределом для портативных моделей.

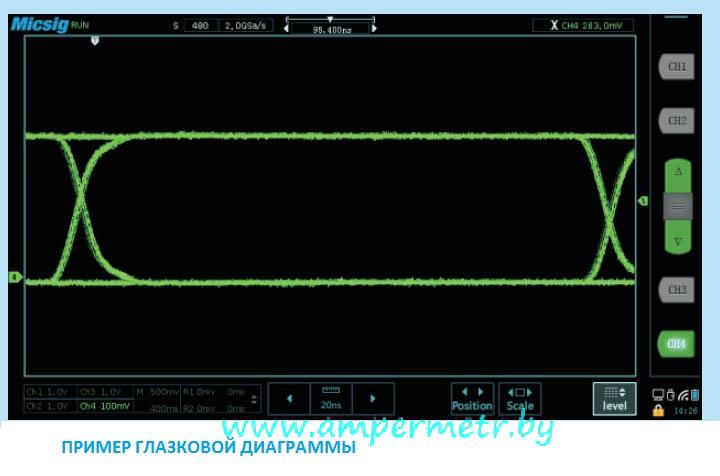

- Возможность производить анализ сигнала с помощью глазковой диаграммы. Это позволяет получить значение таких важных с точки зрения качества параметров сигнала, как джиттер и шум. Как правило, глазковая диаграмма используется при анализе телекоммуникационных сигналов. Она позволяет выявить влияния таких проблем как плохие контакты, ошибочно выполненное заземление и т.д.

Технические характеристики осциллографов tBook:

Полосы пропускания	70 МГц, 100 МГц, 150 МГц, 200 МГц, 300 МГц, 350 МГц, 500 МГц, 600МГц, 1 ГГц
Скорость выборки	от 1 ГВыб/с до 5 ГВыб/с
Объём памяти	от 18 до 360 Мб (один канал) или от 9 до 180 Мб (два канала)
Время нарастания по фронту	350 пс - 5 нс (в зависимости от полосы пропускания)
Количество каналов	2 или 4. Гальваническая развязка каналов – по дополнительному запросу

Развертка по вертикали

Фильтры НЧ (ограничение полосы)	20 МГц, 200 МГц
Разрешение по вертикали	8 бит
Смещение (offset)	от 2 мВ до 10 В

Развертка по горизонтали

Временная база	от 200 пс до 1000 с/дел.
Задержка	от -12 делений до 12 кс
Режим детектора	усреднение, пик, норм.
Стабильность временной базы	20ppm
Режим дисплея	YT, XY (2 независимых), Roll

Входные параметры

Входной импеданс	1 МОм, 16 пФ
Режимы входа	AC, DC, GND
Максимальное входное напряжение	± 300В ампл.,САТIII
Максимальное входное напряжение	± 1000В ампл., САТII
Коррекция по по коэффициенту пробника	х mX - х kX, 1-2-5 шаг

Регистратор

Режим дисплея	полный, масштабируемый
Развертка по времени	от 10 мкс/дел до 2 мин/дел.
Объем памяти	4 Гб - 32 Гб

Система измерений и математической обработки

Автоматические измерения	Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF,LRR,LRF, LFR, LFF
Курсорные измерения	ручной режим установки курсоров, режим слежения (авто установка). Относительные измерения
Функции математические	сложение, вычитание, умножение, БПФ
БПФ	количество точек в анализе: 1024, окна: Хенинга, Хаминга, Блекмена, алгоритм прямоугольников

Габариты, масса

Габариты	275 х 210 х 60 мм
Масса	осциллограф 1,7 кг; аксессуары 420гр; батарея: 276 гр.

Параметры окружающей среды

Температура	рабочая от -20 °С до 50 °С
Влажность	до 95% RH

Комплект поставки: руководство пользователя, пробники, адаптер питания.
